Rhino 8: ořezové roviny a řezy

Rhino 8 přináší řadu vylepšení v oblasti ořezových rovin a řezů, která pomáhají podporovat různé pracovní postupy při tvorbě 2D výkresů a výrobě..
Styly řezů
Styly řezů jsou vlastnosti na úrovni objektů a vrstev. Zahrnují nastavení šrafování, výplně a ohraničení. Ořezové roviny toto nastavení používají k vytváření pohledů na řezy a výkresů modelu.
Vyzkoušejte si sami
- Stáhněte si zkušební verzi Rhina 8 pro Windows nebo pro Mac
- Stáhněte a otevřete model SectionStyles-Demo.3dm.
- Vyhledejte vrstvu Wall a ve vlastnosti Styl řezu klikněte na volbu Žádný. Otevře se dialogové okno Styl řezu, kde můžete pro vrstvu nastavit Vlastní. V dialogovém okně nastavte Vzor šraf na Šrafování1, Otočení na 45 stupňů, Měřítko na 5 a Pozadí na Žádné a klikněte na tlačítko OK.
- Vyberte objekt umístěný ve vrstvě Earth, přejděte na panel Vlastnosti a v části Styl řezu rozbalte seznam a klikněte na možnost Vlastní. Tím se otevře dialogové okno Styl řezu. Nastavte Vzor šrafování na Earth, nastavte Otočení na 45 stupňů, nastavte Měřítko na 2 a klikněte na tlačítko OK.
- Chcete-li prozkoumat styly řezů jiných objektů, vyberte jeden z objektů umístěných ve vrstvě Foundation, otevřete panel Vlastnosti objektu a klikněte na položku Vlastní ve vlastnosti Styl řezu. Chcete-li změnit pozici řezu, vyberte ořezovou rovinu umístěnou ve vrstvě Section a přesuňte ji, případně i otočte.
- Další informace se dozvíte ve vlákně Section Styles in Rhino 8 na diskusní skupině Discourse.
Selektivní ořezání
Selektivní ořezání umožňuje při řezání ořezovou rovinou vypnout část modelu. Nyní můžete pomocí selektivního ořezání vybrat podmnožinu objektů nebo vrstev, které chcete oříznout. Můžete také nastavit vlastní hloubku řezu pro izolaci konkrétní části. U složitých modelů se tak komunikace soustředí tam, kde je to nejdůležitější.
Oříznuté objekty
Použijte oddíl Oříznuté objekty ve volbách ořezové roviny pro výběr podmnožiny objektů a vrstev, které chcete vyloučit z ořezání ořezovou rovinou.
Vlastní hloubka
Použijte parametr Vlastní hloubka ořezové roviny, pokud chcete zobrazit jen plátek modelu s určitou tloušťkou. Pokud nastavíte Vlastní hloubku na 0, uvidíte jen řez.
Vyzkoušejte si sami
- Stáhněte si zkušební verzi Rhina 8 pro Windows nebo pro Mac
- Stáhněte a otevřete model Rebar-Demo.3dm
- Vyberte ořezovou rovinu označenou názvem B_00 a otevřete panel Vlastnosti, kde si upravíme vlastnosti ořezové roviny.

- V panelu Vlastnosti ořezové roviny změňte v roletovém políčku v části Oříznuté objekty hodnotu Všechny na Včetně vybraných. Klikněte na Vrstvy. Otevře se nové dialogové okno se seznamem všech vrstev. Ze seznamu vyberte vrstvu Concrete a klikněte na tlačítko OK/Použít. Betonová část nosníku je oříznuta, zatímco ocelové tyče nikoli.
- Další podrobnosti najdete na diskusní skupině Discourse ve vlákně Selective Clipping in Rhino 8.
Dynamické vektorové výkresy
Vytvářejte vektorovou geometrii, která se aktualizuje se změnami modelu. Generujte dynamické 2D výkresy řezů a pohledů.
Reference ve 2D rozvržení
Výstup křivek řezů, šraf a pozadí je uspořádán ve vrstvách. Pomocí panelů vrstev můžete ovládat viditelnost částí výkresů. To umožňuje zobrazit výkresy pouze v rozvržení a zároveň je skrýt v modelovacím prostoru. V jednom detailu můžete zobrazit řezy bez geometrie pozadí, zatímco v druhém se zobrazí pozadí.
Vyzkoušejte si sami
- Stáhněte si zkušební verzi Rhina 8 pro Windows nebo pro Mac
- Stáhněte a otevřete model DynamicDrawings-Demo.3dm
- Spusťte příkaz VýkresyŘezů, vyberte rovinu oříznutí označenou názvem S_00. V možnostech příkazu nastavte PřidatPozadí=Ano, dále Promítání=Rovnoběžné a ZobrazitPopisky=Ne. Před dokončením příkazu přichyťte výkres na nějaký bod v pohledu. Pokud nechcete vidět skryté čáry, skryjte vrstvu S_00_DrawingHidden. Spusťte příkaz Rozložení a zobrazte výkres.
- V pohledu Perspektiva vyberte ořezovou rovinu a posuňte ji o 0,45 jednotky v ose Y. Výkres se automaticky aktualizuje. Pamatujte si ale, že když upravíte model nebo přidáte nové objekty, musíte spustit příkaz AktualizovatVýkresyŘezů, abyste aktualizovali vytvořené výkresy.
- Chcete-li výkres okótovat, vytvořte novou vrstvu s názvem S_00_Koty a nastavte ji jako aktuální vrstvu. Dvakrát klikněte uvnitř detailu, spusťte příkaz Kóta a pomocí uchopování přidejte do k výkresu nějaké kóty. Kótovat můžete také v perspektivním pohledu.
V modelovém prostoru můžete vrstvy výkresu skrýt, ale v rozvržení zůstanou viditelné:
Klikněte do perspektivního pohledu a přejděte do správce vrstev. Najděte sloupec Model zapnutý (asi budete muset posunout obsah okna vodorovně, abyste ho našli, je úplně vpravo). Kliknutím na ikonu žárovky skryjte vrstvu S_00 a její podvrstvy.
Přejděte na rozvržení stránky a dvakrát klikněte na detail. Přejděte do správce vrstev a ve sloupci Detail zapnutý klikněte na ikonu žárovky, abyste skryli následující vrstvy: Sections, Model a Steps.
Další podrobnosti naleznete na diskusní skupině Discourse v příspěvku o integraci nástrojů SectionTools.
Řezopohledy
Používejte řezopohledy, které odříznou části modelu, abyste mohli znázornit a sdělit detaily interiéru. Rhino podporuje pracovní postupy pro rychlé generování řezopohledů, které můžete zobrazovat ve 3D pohledech a a v rozvrženích.
Vyzkoušejte si sami
- Stáhněte si zkušební verzi Rhina 8 pro Windows nebo pro Mac
- Stáhněte a otevřete model ClippedViews-Demo.3dm
- Spusťte příkaz UložitPohledySekčníchŘezů, vyberte ořezovou rovinu s názvem Sec_00 a zkontrolujte, zda jsou nastaveny následující možnosti: Promítání=Rovnoběžné, Oříznout=Ano. Tím uložíte pojmenovaný pohled pod stejným názvem jako má vybraný řez.
- V detailním okně nastavte pohled na zobrazení řezu S_00. Klikněte dvakrát dovnitř detailu a rozviňte menu Page 1 - Detail (Top). V části Nastavit pohled vyberte možnost S_00. Možná budete muset posunout zobrazení pravým tlačítkem myši, abyste vystředili řez uvnitř okna detailu.
- V pohledu Perspektiva vyberte ořezovou rovinu (Sec_00) a posuňte ji ve směru osy Y o 2,5 jednotky. Přepněte se do zobrazení rozvržení a všimněte si, že se řez aktualizuje i tam.

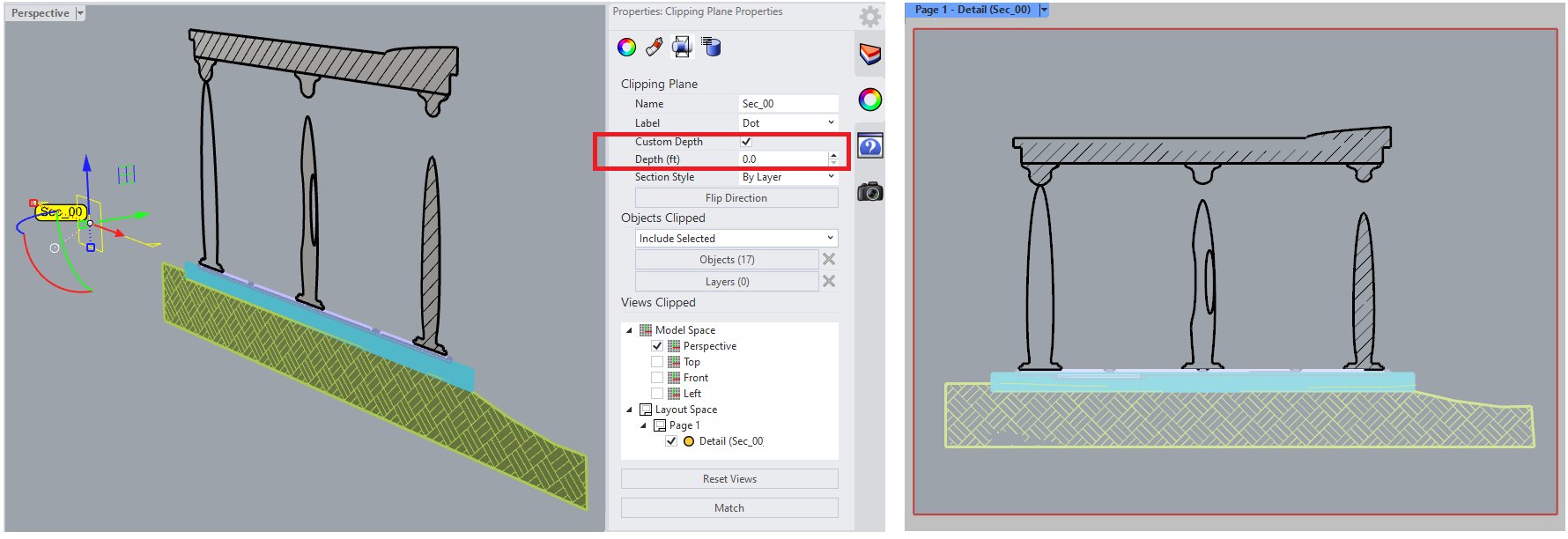

- Vyberte ořezovou rovinu v panelu Vlastnosti zaškrtněte políčko Vlastní hloubka a zkontrolujte, zda je hloubka nastavena na hodnotu 0.0. Všimněte si, jak je geometrie pozadí oříznuta v modelovém i výkresovém zobrazení:
Další podrobnosti naleznete na diskusní skupině Discourse v příspěvku o integraci nástrojů SectionTools.
Řezání pro výrobu
Ořezové roviny lze použít k vyjmutí řezů modelu, které lze následně využít při výrobě prototypů a v různých výrobních procesech, jako je třeba řezání laserem. Můžete také vyjmout řezy velkého modelu pro výrobu po částech pomocí CNC frézy nebo 3D tiskárny.
Vyjmutí křivek pro řezání laserem
Procesy řezání na plocho, jako je řezání laserem, vyžadují vyjmutí rovnoběžných řezů modelu, jejich označení a položení na plochý list materiálu. Rhino podporuje pracovní postupy pro extrakci označených řezů 3D modelů, které vám s těmito procesy pomohou.
Vyzkoušejte si sami
- Stáhněte si zkušební verzi Rhina 8 pro Windows nebo pro Mac
- Stáhněte a otevřete model ExtractForFabrication-Demo.3dm
- V pohledu Zepředu vyberte ořezovou rovinu s názvem C_00.
- V tom samém pohledu Zepředu spusťte příkaz Pole. Nastavte PočetY na 24 a RoztečY=0.565. Rhino vytvoří 23 nových ořezových rovin a upraví jejich názvy tak, aby každá ořezová rovina měla nové jedinečné číslo (C_00 až C_23). Všimněte si, že pokud počáteční ořezová rovina nemá žádný název, nebudou mít žádný název ani všechny kopie, proto je důležité, aby výchozí ořezová rovina měla nějaký název.
- Přepněte se do pohledu Shora a spusťte příkaz RozloženéVýkresyŘezů. Vyberte všechny roviny výřezu a nastavte Rozteč=0.1, Šířka=10, ZobrazitPopisky=Ano, StylPopisku=Text a UmístěníPopisku=Uvnitř. Umístěte výstup kamkoli do roviny XY. Všimněte si, že můžete postprocesem odstranit další křivky a změnit velikost štítků.
