Rekonstrukce vily z 20. století ve Varšavě

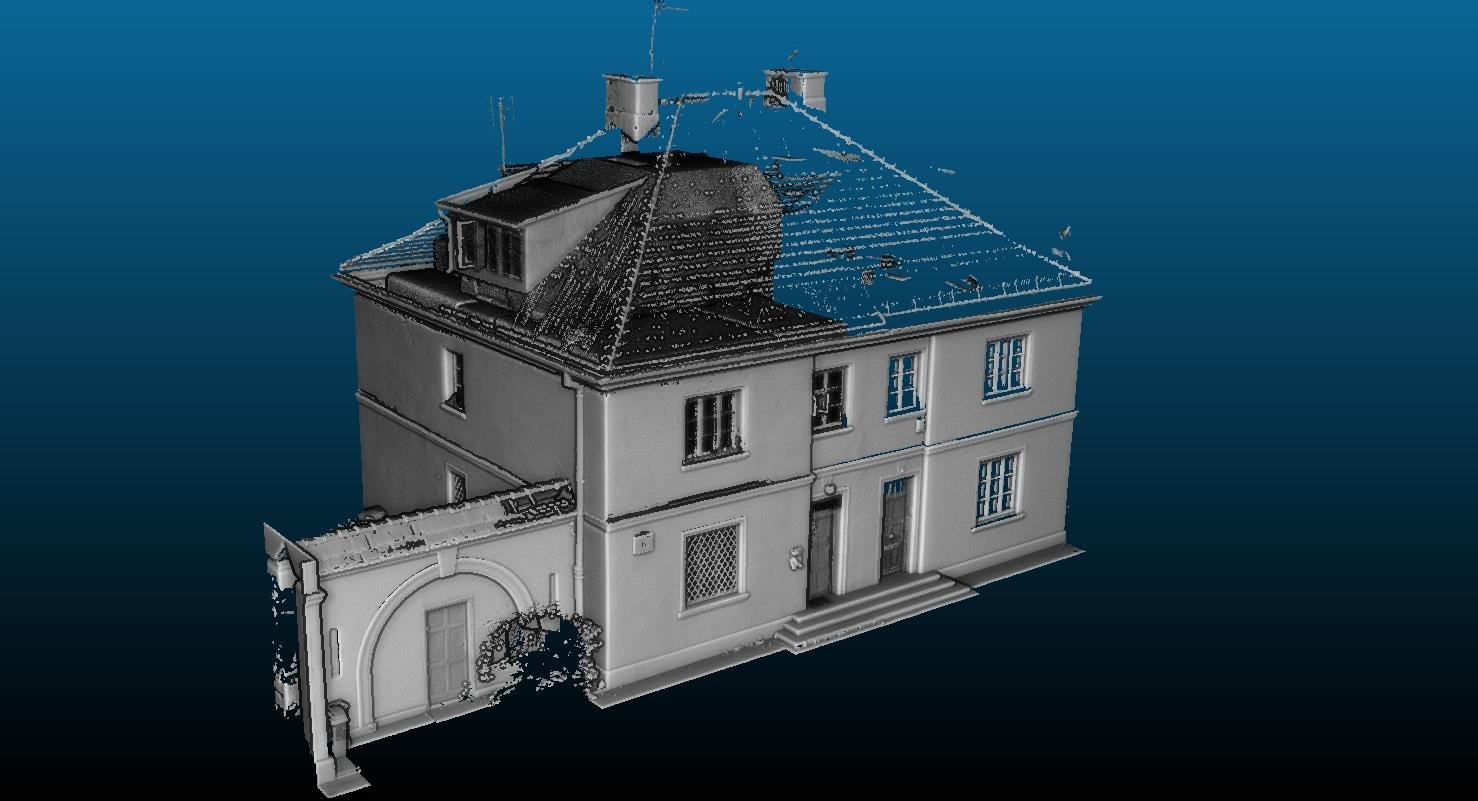

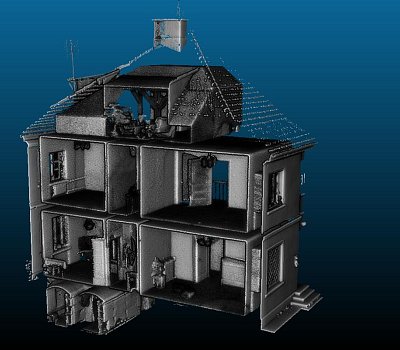

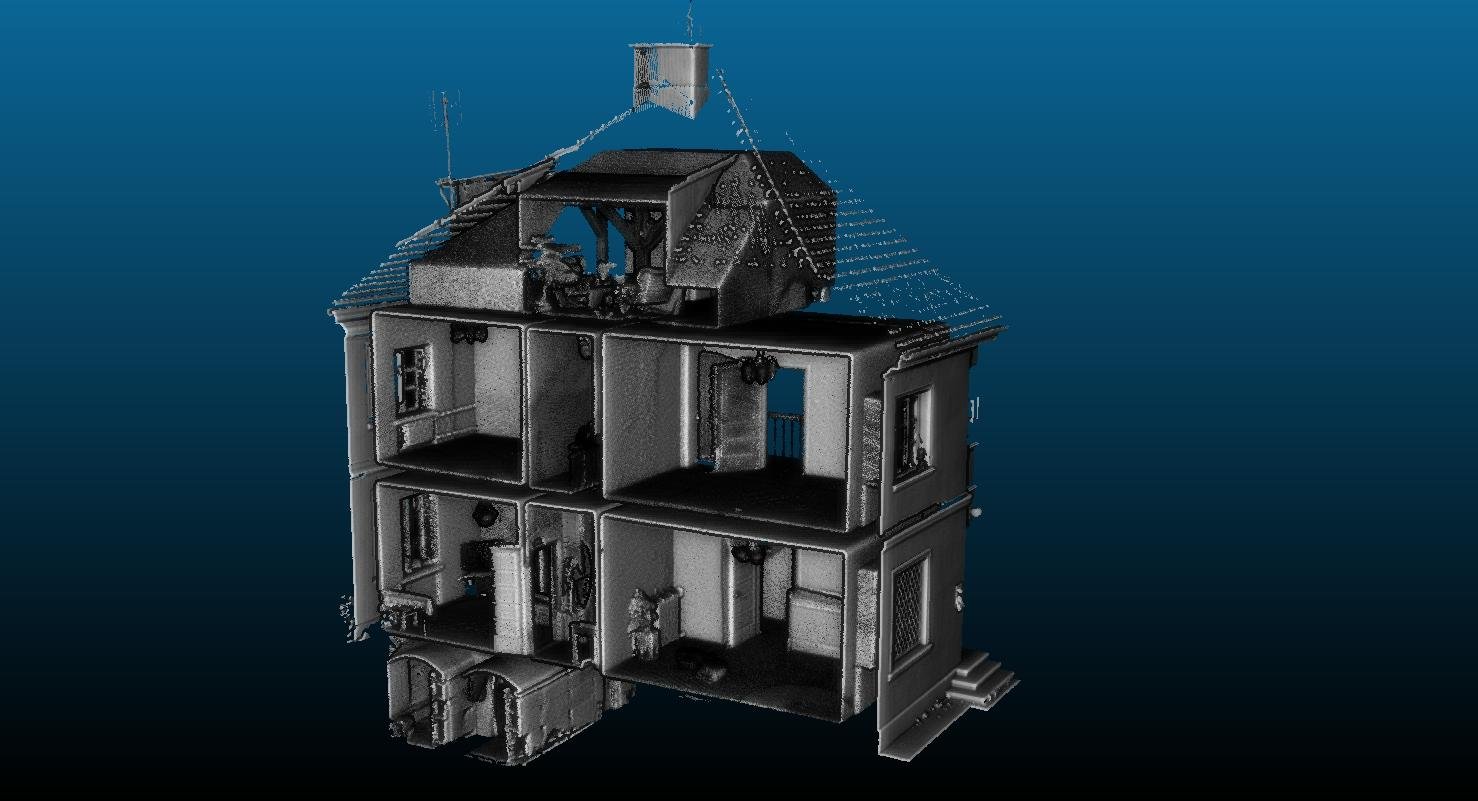

Tento projekt je příkladem projektu převodu 3D skenu do BIM, kdy byl 3D sken stávající budovy považované za historickou památku přenesen do Rhina jako mrak bodů a k její digitální rekonstrukci byl použit zásuvný modul VisualARQ.

Popis projektu

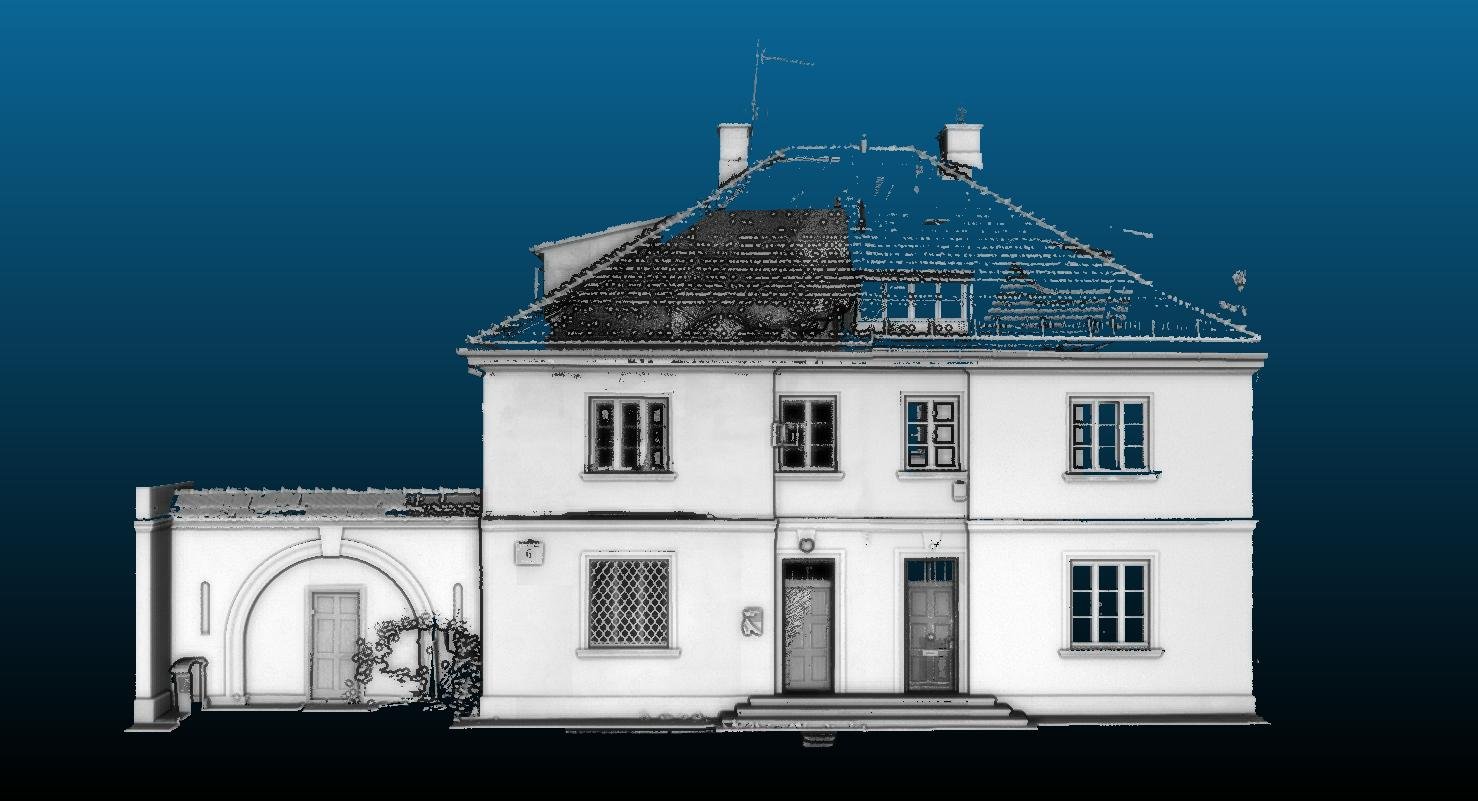

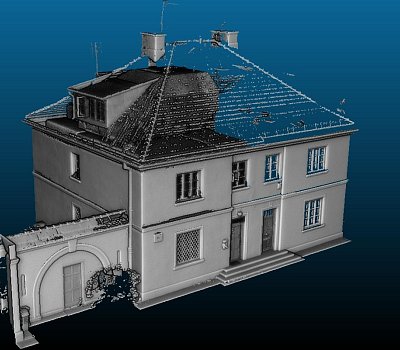

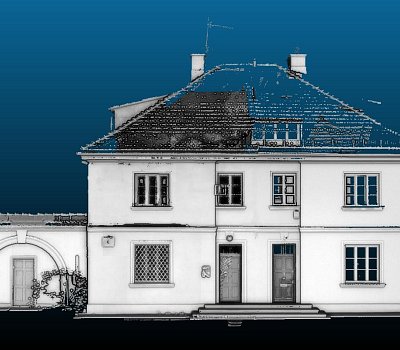

Tento projekt rekonstrukce se skládá z poloviny dvoupatrové vily z první poloviny 20. století, která se nachází ve Varšavě v Polsku a je považována za historickou památku. Společnost Geodezja3D byla pověřena architektem, aby provedla skenování a modelování pro účely renovace. Interiér vily byl naskenován pomocí skeneru FJDynamics Trion S1 a exteriér pomocí skeneru Faro Focus s cílem rekonstruovat každý relevantní detail buď z interiéru domu, nebo detaily na fasádě. K čištění a barevné retuši byl rovněž použit software CloudCompare.

K importu mraku bodů do Rhina a pro generování řezů mraku bodů byl použit plugin Veesus, což bylo pohodlnější než použití pouze nativních nástrojů Rhina. Architekt si přál 3D model ve formátu Sketchup (snadno exportovatelný z Rhina) a také 2D výkresy DWG.

Jak VisualARQ přispěl k tomuto projektu?

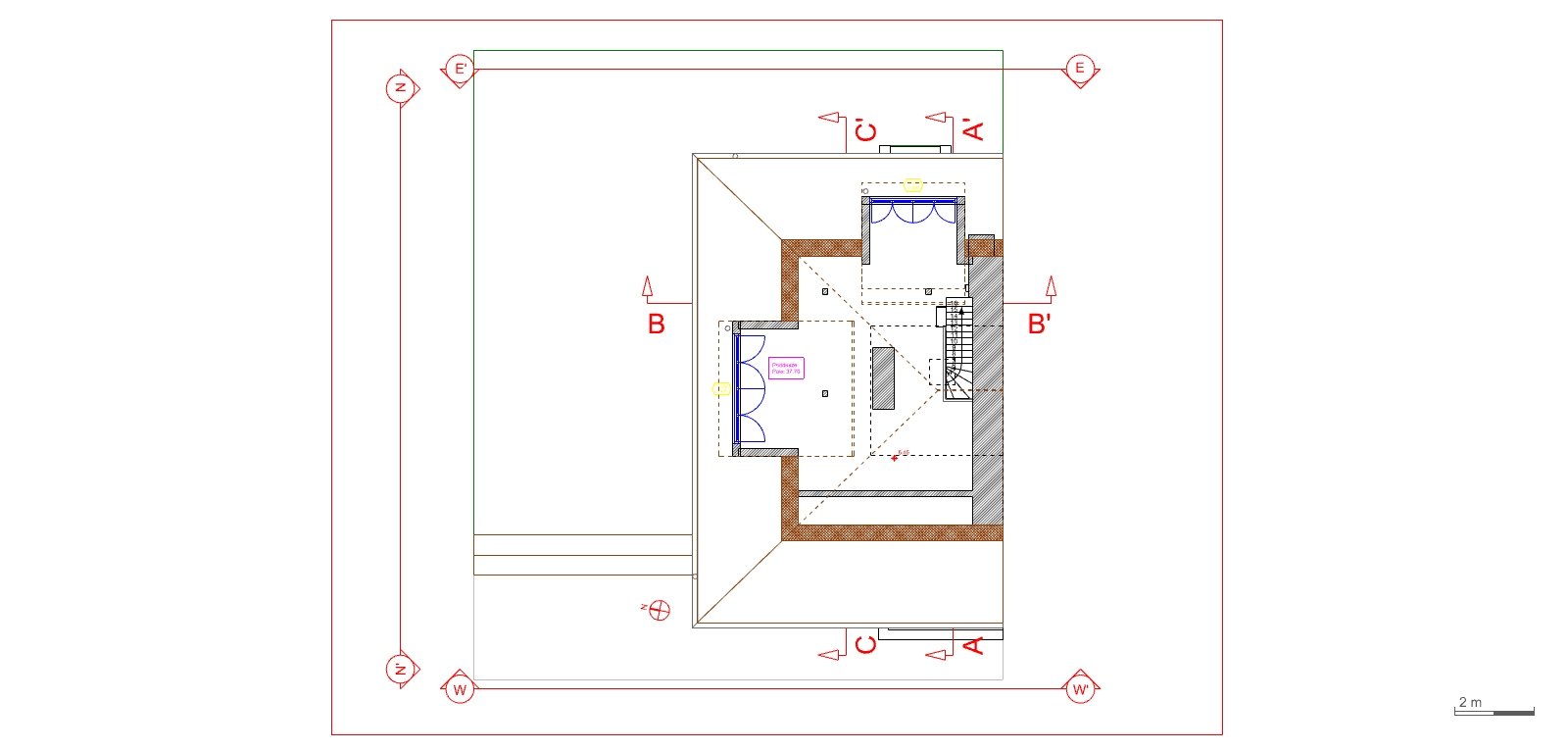

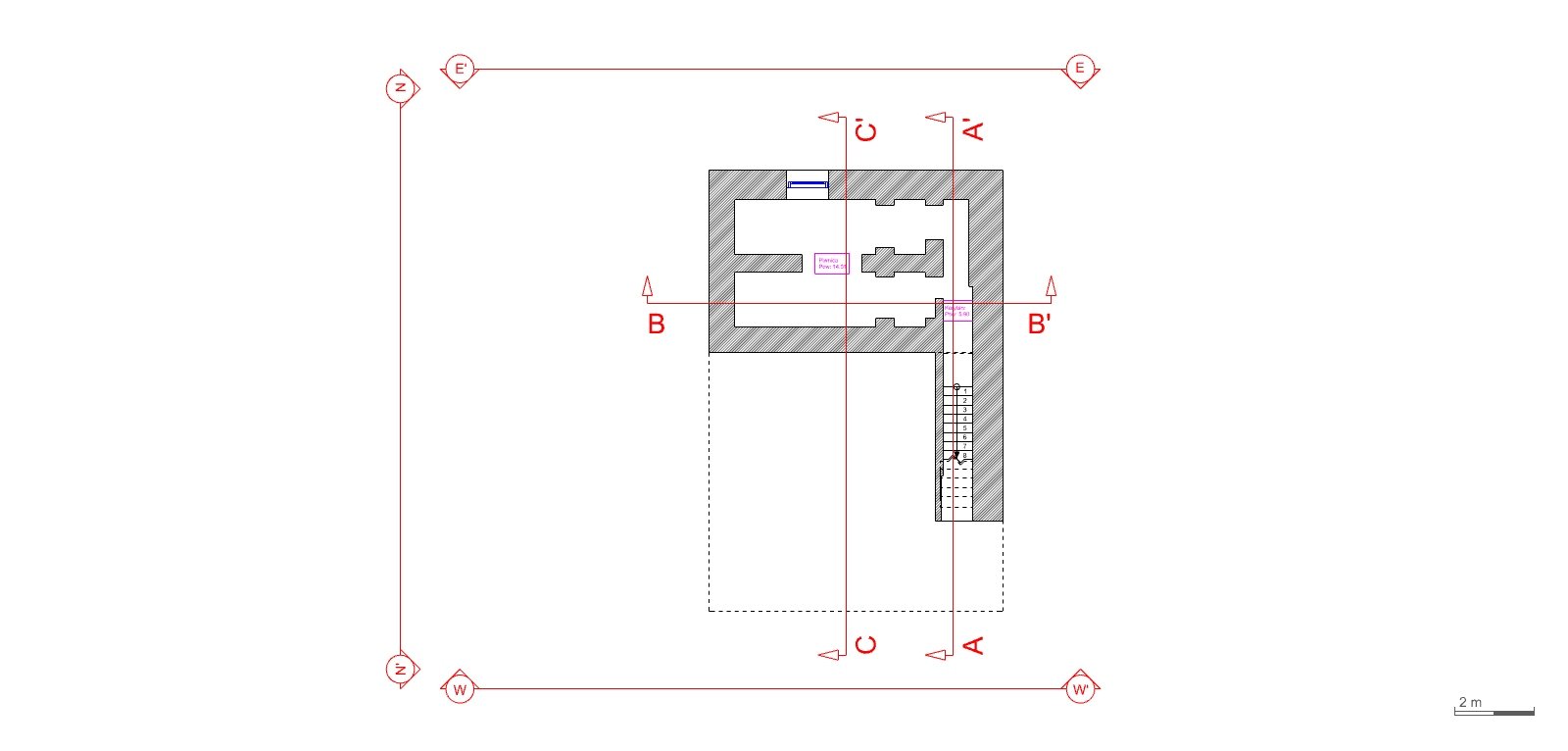

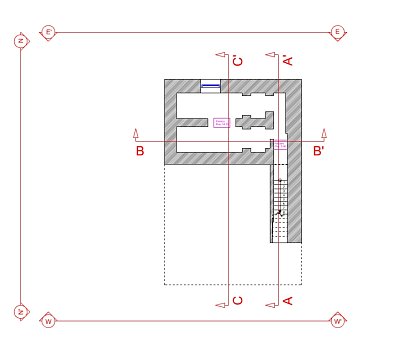

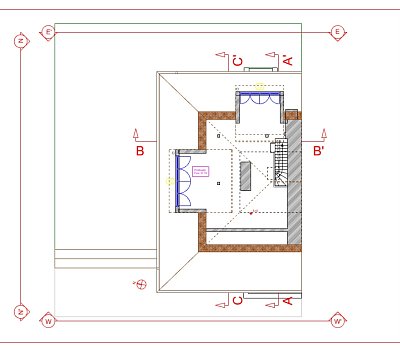

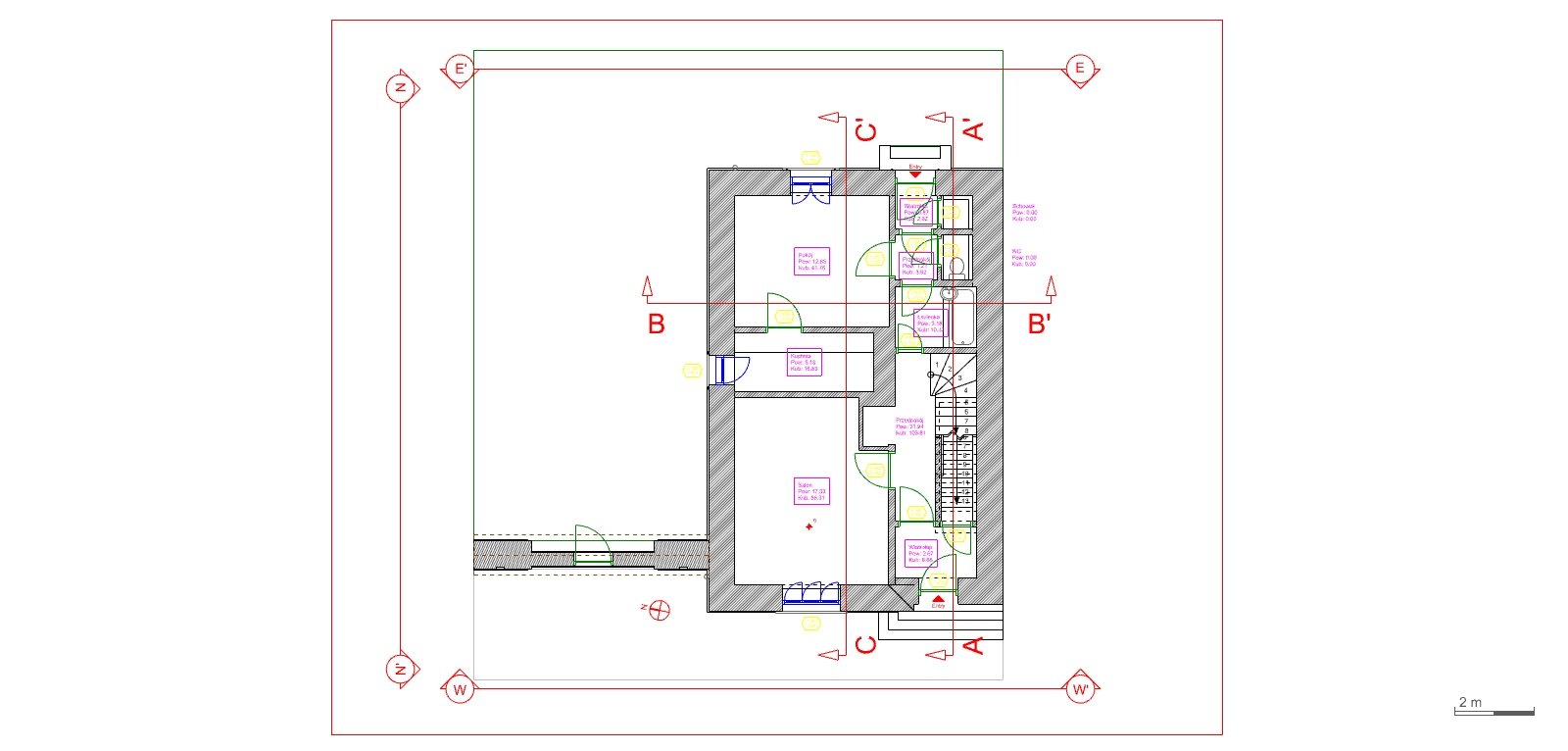

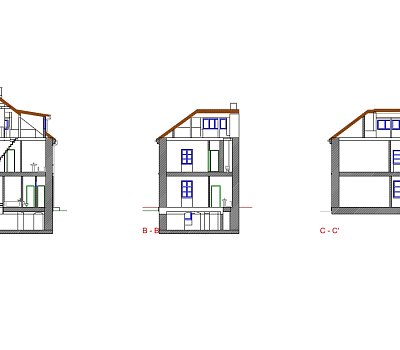

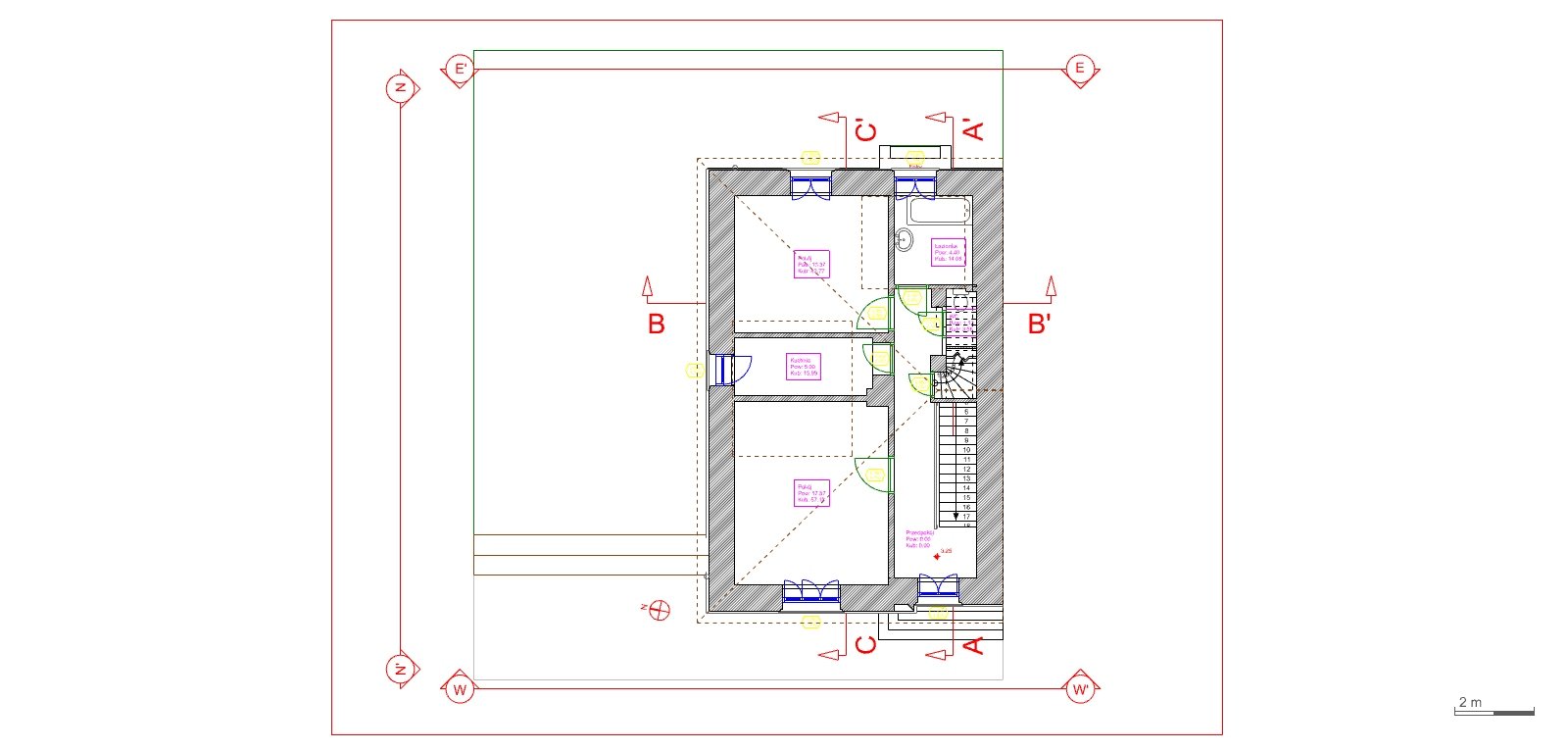

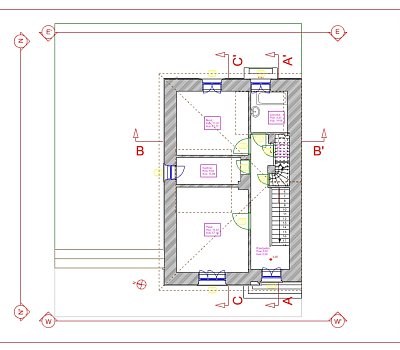

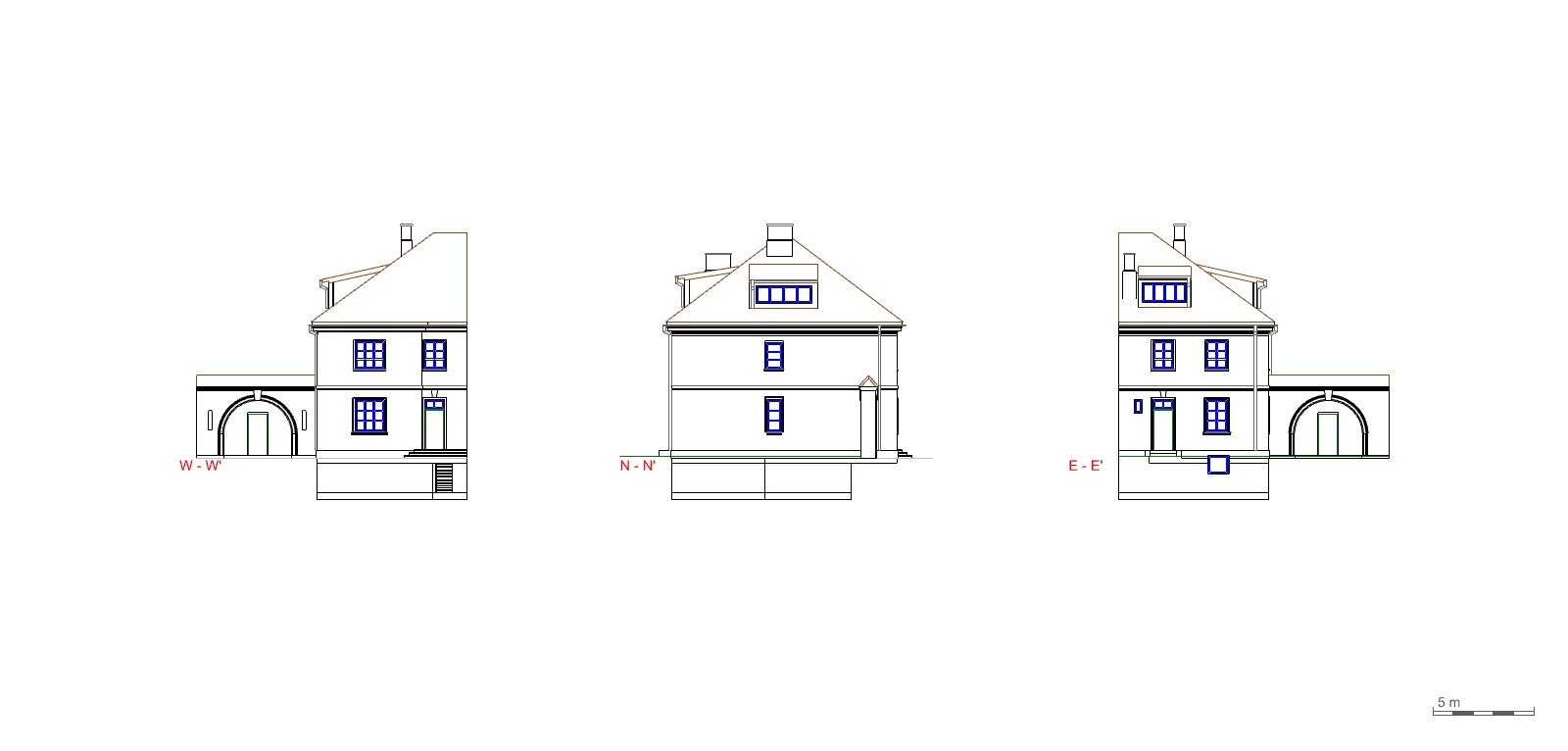

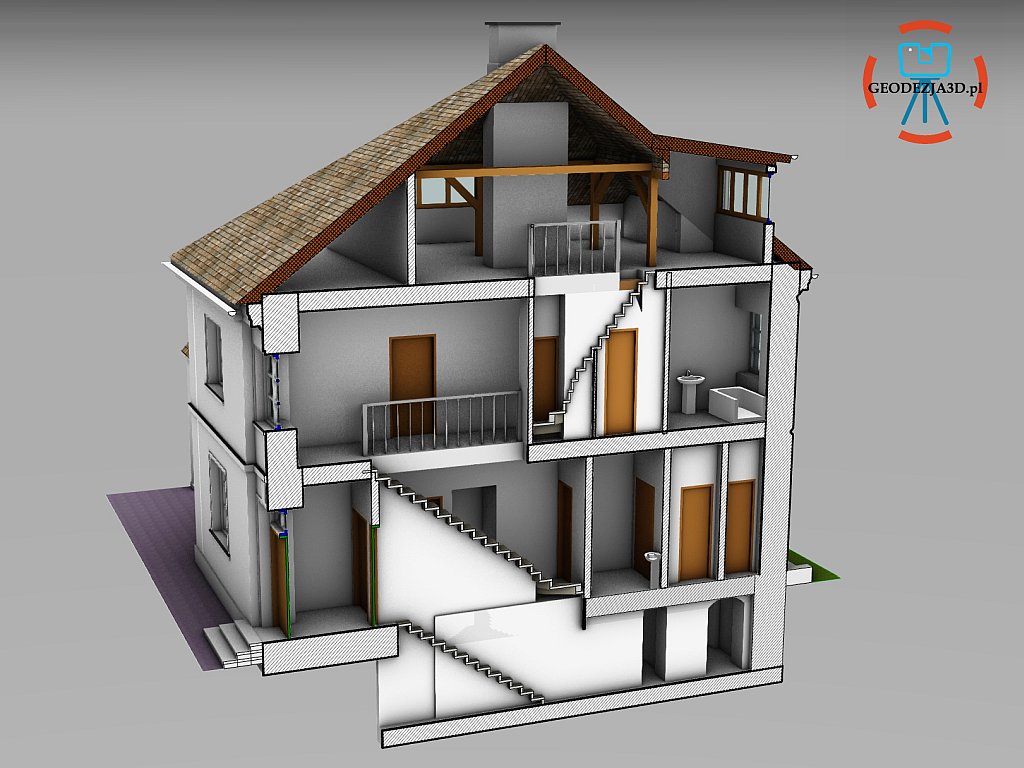

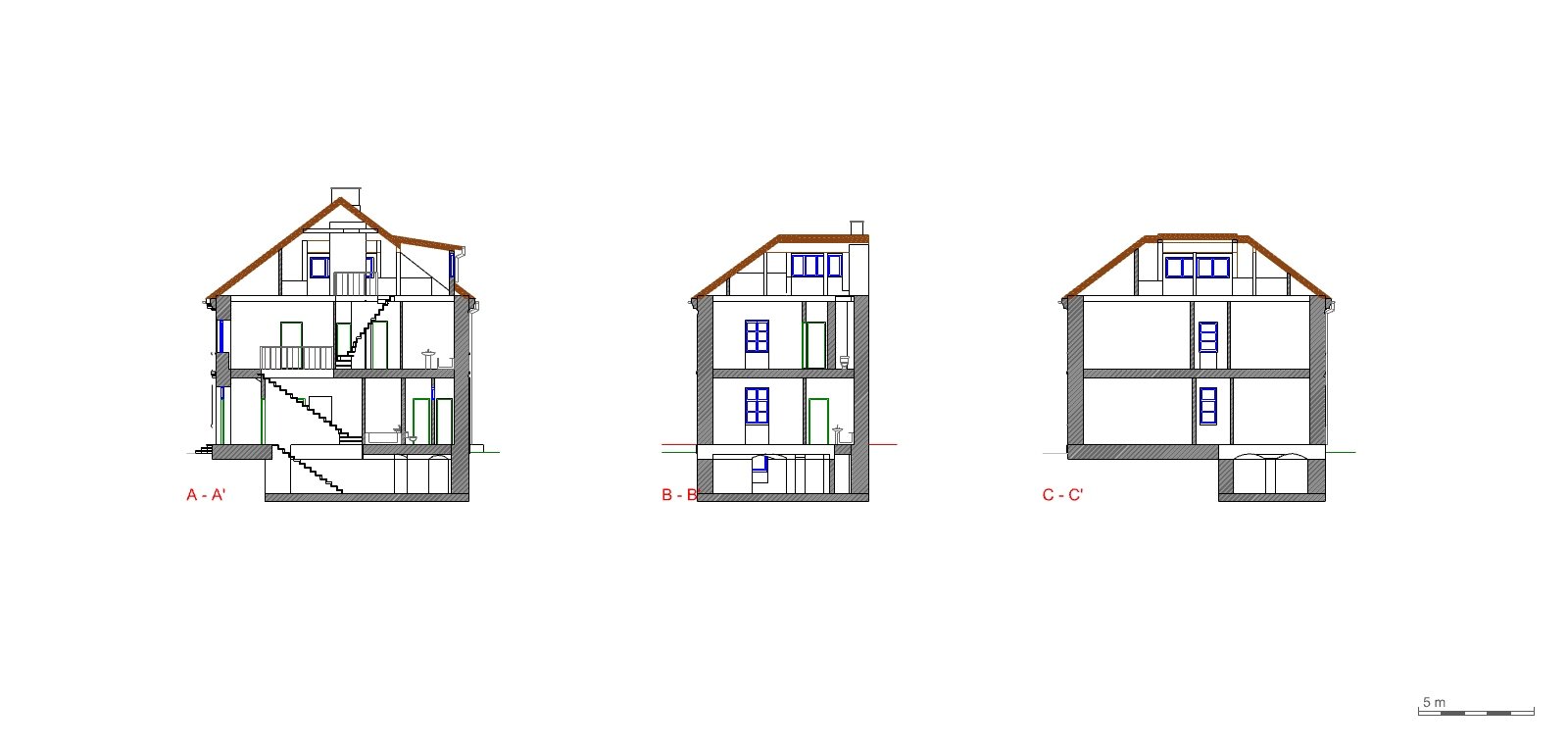

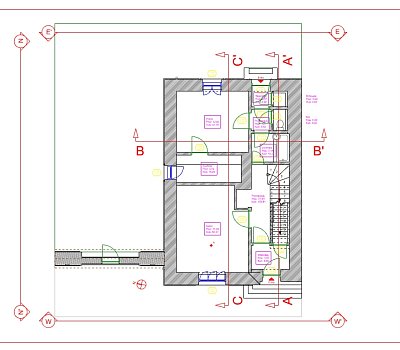

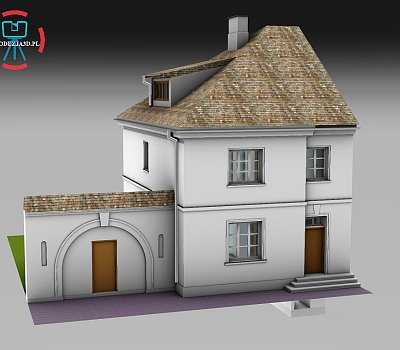

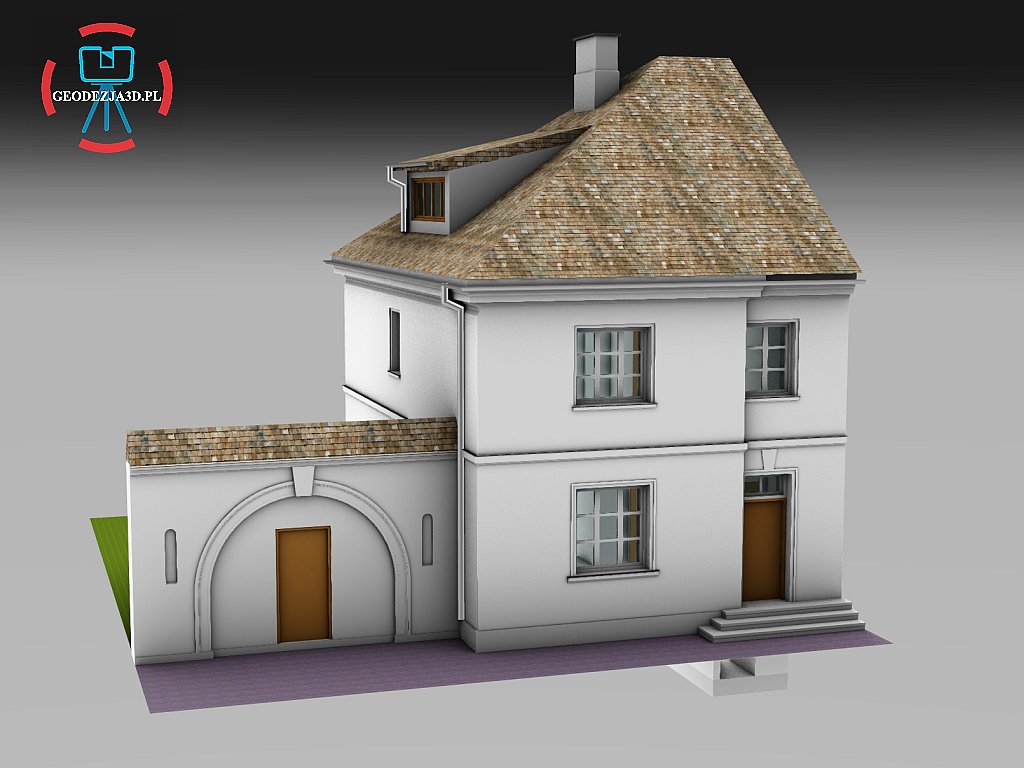

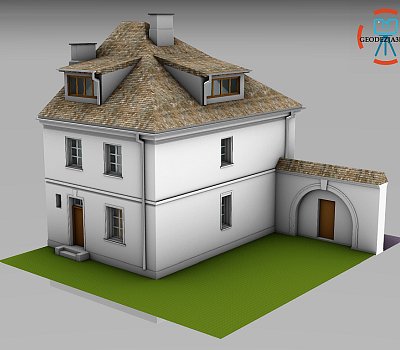

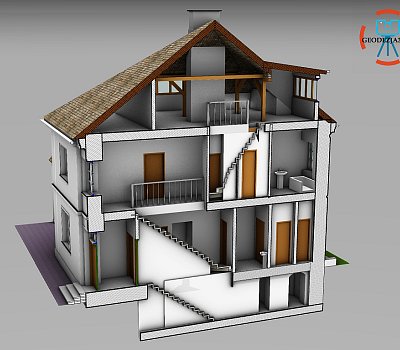

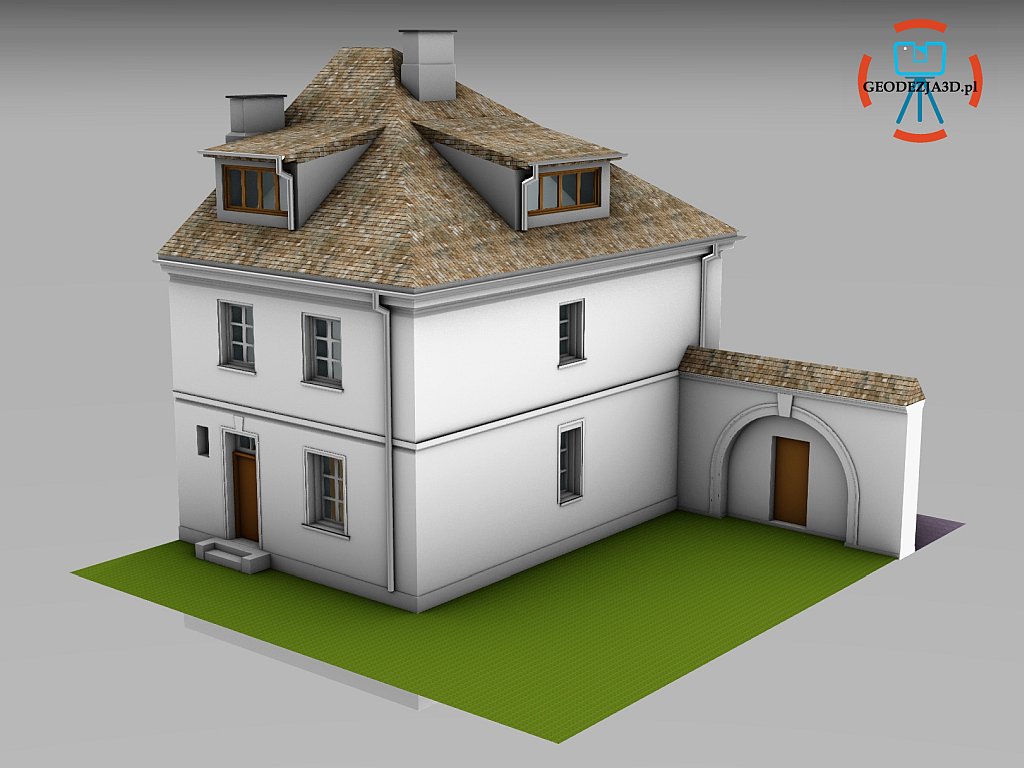

VisualARQ byl použit k regeneraci stávající budovy pomocí objektů BIM a k okamžitému vygenerování půdorysů, řezů a výkresů výšek. Pohledy řezů a půdorysů vygenerované v modelovém prostoru byly exportovány do dwg pro architekty. (Tento příspěvek vysvětluje, jak to udělat.)

Geodezja3D je polská firma, která se specializuje na provádění architektonických inventur budov metodou 3D laserového skenování. Poskytují hotovou 2D dokumentaci: projekce, řezy, výkresy výšek a modely BIM.
