VisualARQ Educational Školní licence

• Snadné a rychlé modelování komplexních architektonických projektů ve 3D a 2D.
• Kompletní knihovna 3D parametrických architektonických objektů, které lze kdykoli přizpůsobit a upravit.
• Snadné úpravy a automatická aktualizace všech výkresů 2D dokumentů, které jsou připojeny k 3D modelu.
• Import a export souborů IFC 2×3 pro výměnu 3D modelů mezi Rhinem a dalšími plaftory BIM, jako jsou Revit, ArchiCAD, Solibri nebo Tekla Bimsight.
• Nástroj pro dynamické řezy, který umožňuje pracovat se zobrazeními řezů v reálném čase.
• Příznivá cena. VisualARQ plus Rhino představuje cenově velmi dostupné a konkurenceschopné řešení 2D/3D architektonického balíku ve srovnání s příbuznými produkty na trhu.
• Bezplatná technická podpora ze strany výrobce a neustálý vývoj na základě potřeb a požadavků uživatelů.

VisualARQ je určen architektům, návrhářům interiérů, inženýrům, konstruktérům, urbanistům, tvůrcům vizualizací a odborníkům na architekturu. Obecně může být velmi užitečným nástrojem pro všechny uživatele Rhina, kteří se zajímají o architektonické modelování nebo chtějí rychle získat technické výkresy ze svých parametrických 3D návrhů.

Užitečné funkce podle různých profesí:

Architekti: Existuje široká škála architektonických projektů a použití, kde může být VisualARQ užitečný:

• Práce s 3D parametrickými architektonickými objekty.
• Navigační nástroje: Panely správce úrovní a sekcí.

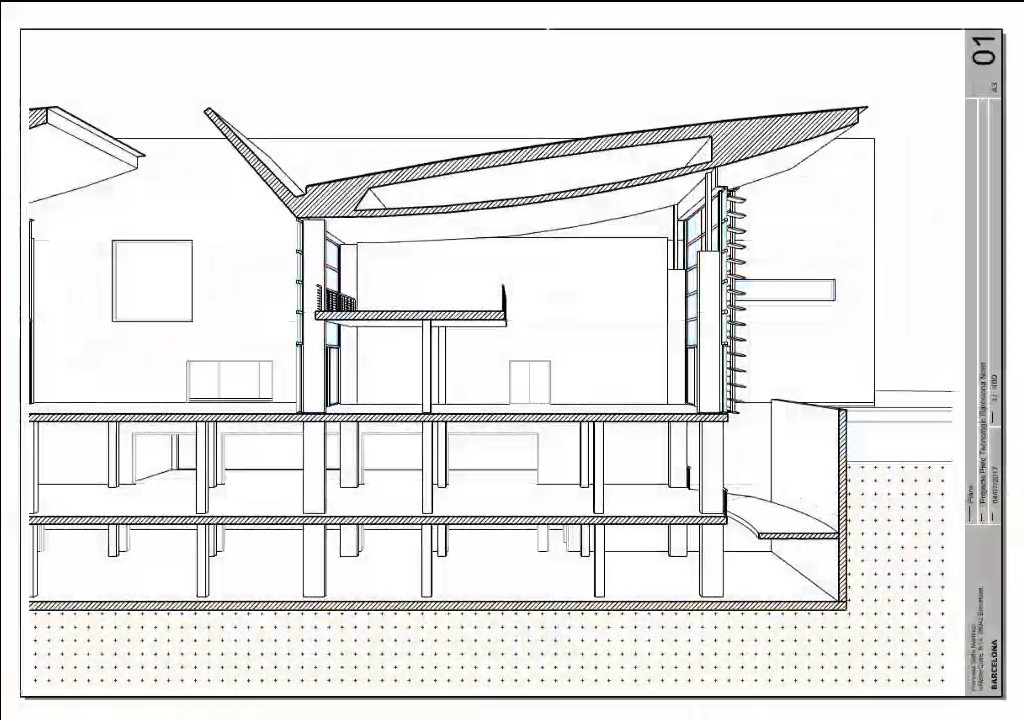

• Nástroje pro dílenské výkresy.
• Další nástroje pro tvorbu dokumentace (mezery, vlastní parametry, výkazy výměr, výškové kóty otvorů, značky...).
• Funkce importu a exportu IFC.
• Podpora jakéhokoli materiálu nebo vykreslovacího enginu, který pracuje s Rhino.
• Automatizace pracovního postupu návrhu pomocí komponent Grasshopper.
• Vytváření vlastních objektů řízených programem Grasshopper pomocí stylů VisualARQ Grasshopper.

Návrháři interiérů: VisualARQ pomáhá připravit architektonické prostředí pro práci na návrhu interiéru a vytvářet jeho dokumentaci.

• Nástroje pro dílenské výkresy.
• Práce s 3D parametrickými architektonickými objekty.
• Automatizujte pracovní postup návrhu pomocí komponent Grasshopperu.
• Vytvářet vlastní objekty řízené programem Grasshopper pomocí stylů VisualARQ Grasshopper (včetně objektů nábytku a vlastních prvků).
• Výpočty množství.

Inženýři a konstruktéři: VisualARQ slouží k otevření souboru IFC, přidání dat v Rhinu, úpravám a modelování a exportu zpět do IFC:

• Práce s 3D parametrickými architektonickými objekty.
• Nástroje pro dílenské výkresy.
• Přidávání vlastních dat do geometrie.
• Výpočty množství.
• Automatizujte pracovní postup návrhu pomocí komponent Grasshopperu.
• Funkce pro import a export IFC, IFC Tag a export vlastních parametrů jako IFC Properties.

Profesionálové HBIM - Skenování do BIM (příklad): Lidé, kteří pracují na historických projektech BIM. Přinesou naskenovanou budovu jako mračno bodů do Rhina a pomocí VisualARQ z ní vytvoří BIM model:

• Práce s 3D parametrickými architektonickými objekty.
• Navigační nástroje: Panely správce úrovní a sekcí.
• Nástroje pro dílenské výkresy.
• Další nástroje pro tvorbu dokumentace (mezery, vlastní parametry, výkazy výměr, výškové kóty otvorů, značky...).
• Automatizujte pracovní postup návrhu pomocí komponent Grasshopperu.
• Funkce importu a exportu IFC, IFC Tag a export vlastních parametrů jako IFC Properties.

Produktoví designéři (příklad): I malý návrh výrobku může využít funkce VisualARQ k jeho zdokumentování:

• Nástroje pro dílenské výkresy.
• Výpočty množství.
• Vytvářejte vlastní objekty řízené programem Grasshopper pomocí stylů VisualARQ Grasshopper.

Urbanisté: Mnoho funkcí VisualARQ, které jsou užitečné pro architektonické projekty, lze použít i pro projekty v městském měřítku:

• Práce s 3D parametrickými architektonickými objekty.
• Nástroje pro dílenské výkresy.
• Funkce importu a exportu IFC, IFC Tag a export vlastních parametrů jako IFC Properties.

Specialisté na vizualizaci: Po vymodelování projektu ve 3D jej můžete zobrazit v řezu, přiřadit mu materiály a vytvořit pěkné renderovací pohledy.

• Práce s 3D parametrickými architektonickými objekty.
• Navigační nástroje: Panely správce úrovní a sekcí.
• Podpora jakéhokoli materiálu nebo vykreslovacího enginu, který pracuje s Rhino.

Lodní designéři: architektura je vždy přítomna v odvětví námořního designu. Od malých člunů až po velké lodě.

• Práce s 3D parametrickými architektonickými objekty, které lze vytvořit z 3D křivek (nosníky, zábradlí). (Podívejte se na toto video).
• Navigační nástroje: (Podívejte se na toto video).
• Nástroje pro dílenské výkresy.
• Vytváření vlastních objektů řízených programem Grasshopper pomocí stylů VisualARQ Grasshopper (Podívejte se na toto video).
• Výběry množství.

Ano, je. Po uplynutí 90denní zkušební doby můžete VisualARQ používat i nadále, ale některé funkce jsou vypnuté:

• objekty a styly VisualARQ se již neukládají
• příkazy Kopírovat, Vložit a Rozpojit jsou pro objekty VisualARQ neaktivní
• příkazy pro import/export stylů jsou neaktivní
• import a export IFC je zakázán

VisualARQ obsahuje vestavěný modul pro import a export IFC, který umožňuje výměnu souborů IFC 2×3 mezi Rhinem a Revitem (a také s jinými softwarovými balíky pro AEC).

VisualARQ přidává funkci štítek ifc (ifc Tag), která umožňuje přiřadit libovolnou kategorii IFC libovolnému objektu RhinA (ifcWall, ifcBeam atd...), který bude v Revitu rozpoznán jako obecný objekt s daty. (Podívejte se, jak to funguje, v tomto videu). Po exportu modelu Rhina prostřednictvím IFC jsou všechny objekty VisualARQ rozpoznány v Revitu jako nativní architektonické objekty nebo jako generické objekty v závislosti na typu objektu a způsobu, jakým byly vytvořeny v Rhinu. Podívejte se na tohoto průvodce, kde se dozvíte, jak jsou jednotlivé objekty rozpoznávány v Revitu prostřednictvím IFC. Kromě značky ifc přináší VisualARQ možnost vytvářet nové vlastní parametry a doplnit geometrii o informace. Tyto údaje lze geometrii přiřadit prostřednictvím komponent VisualARQ Grasshopper. Tyto nové parametry jsou exportovány do IFC jako vlastnosti ifc (ifc Properties), které může Revit načíst.

VisualARQ se s Grasshopperem integruje dvěma různými způsoby:

• Komponenty Grasshopperu pro VisualARQ: jedná se o objekty a příkazy VisualARQ dostupné z Grasshopperu. Umožňují automatizovat pracovní postupy v Grasshopperu pomocí objektů a příkazů VisualARQ. Můžete také přidávat data a získávat data ke geometrii a propojovat VisualARQ s dalšími doplňky Grasshopperu pro různé účely.
• Styly Grasshopperu: jsou to objekty VisualARQ vytvořené z definic Grasshopperu. Definujete vlastní parametrický objekt v Grasshopperu a přeměníte jej na styl objektu VisualARQ. Jakmile je nový styl objektu vytvořen, můžete s ním pracovat a měnit jeho parametry v Rhinu jako u jakéhokoli jiného objektu VisualARQ. V tomto okamžiku nejsou nutné žádné znalosti Grasshopperu, přestože Grasshopper běží na pozadí. Několik příkladů najdete a stáhnete na stránce food4Rhino.
