Dům "S"
Tento projekt představuje práci Kuanga He, studenta Nanjing University, který získal první cenu v soutěži VisualARQ BIM Design Student 2021.
Popis projektu

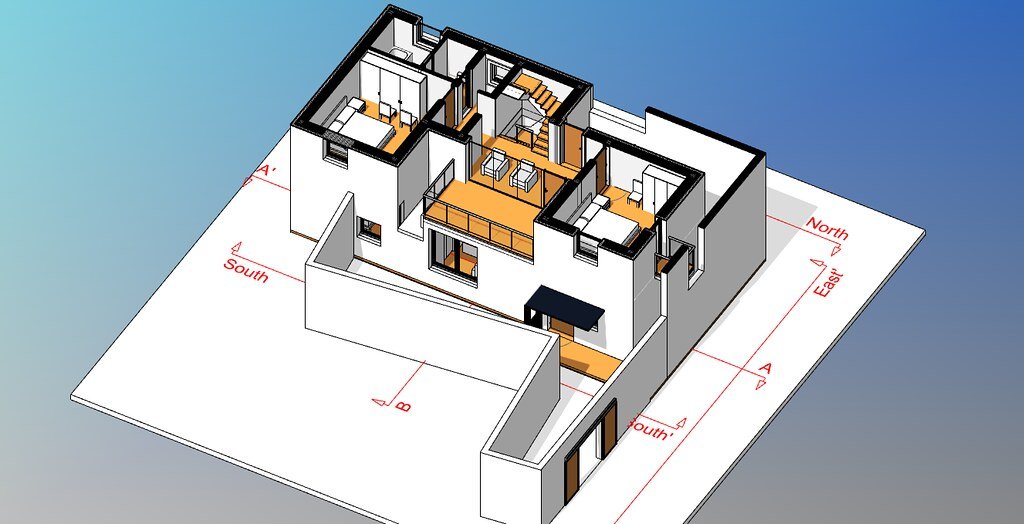

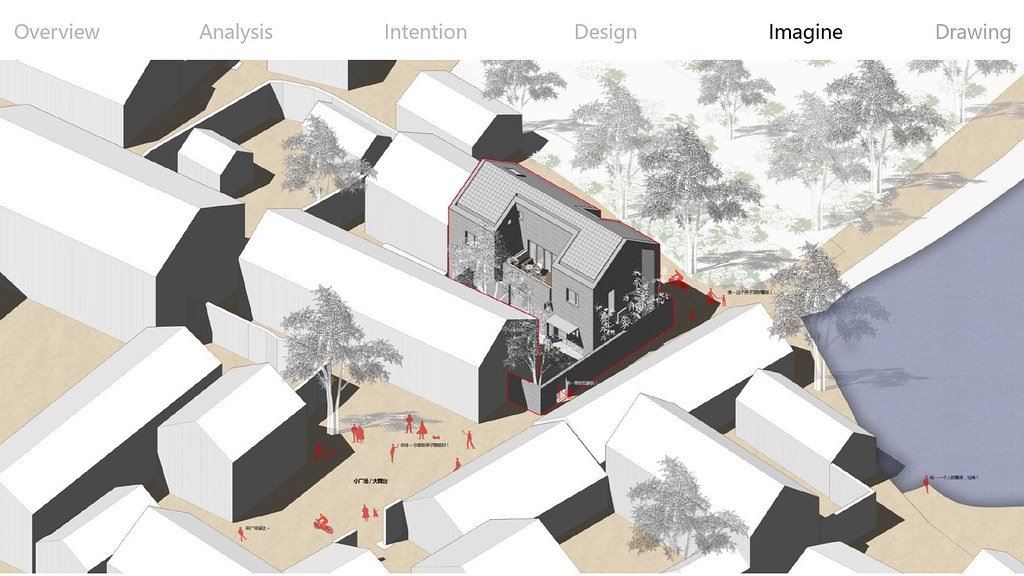

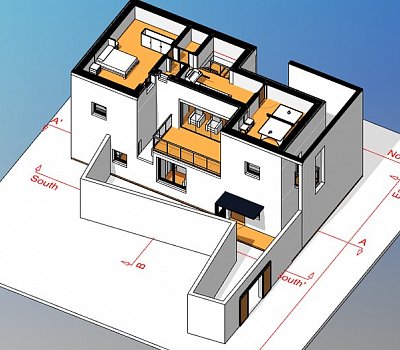

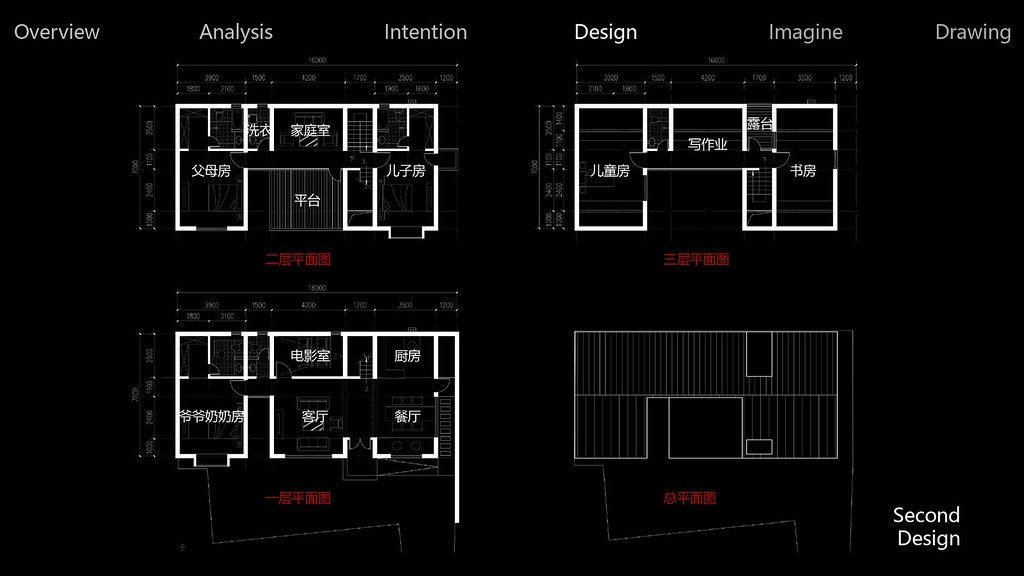

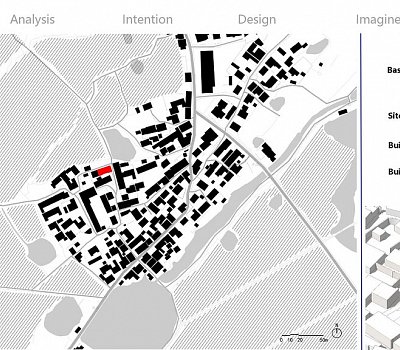

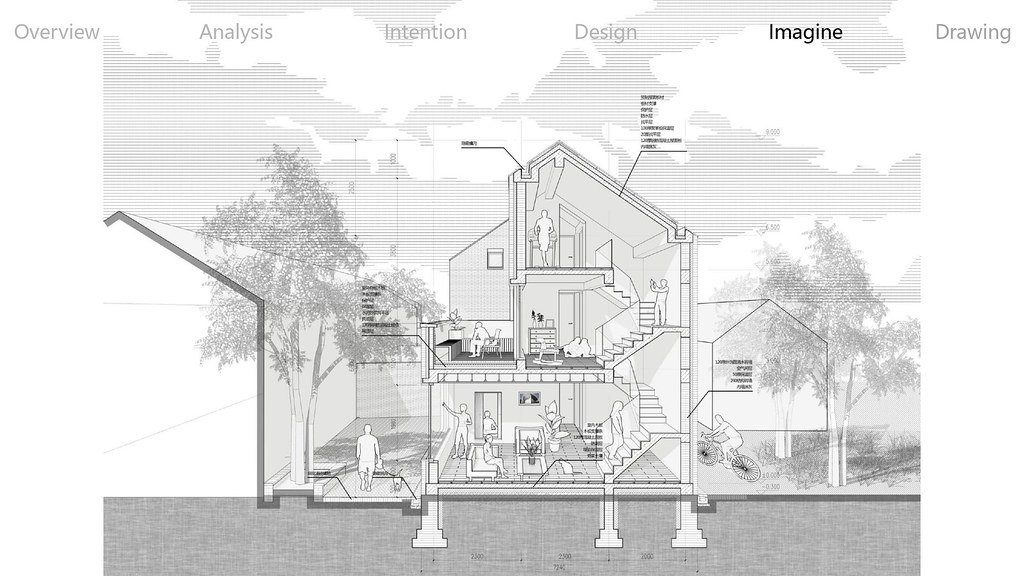

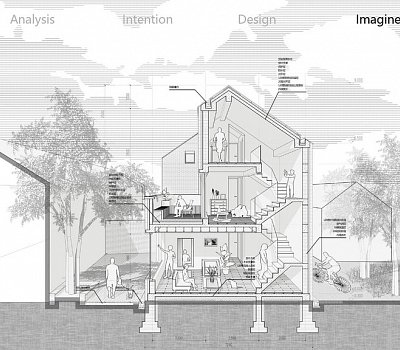

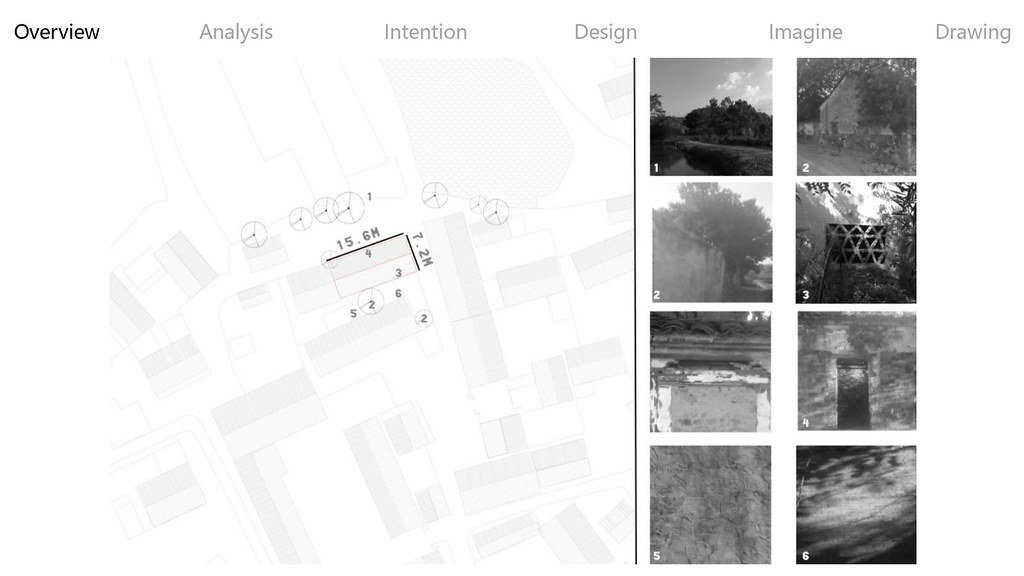

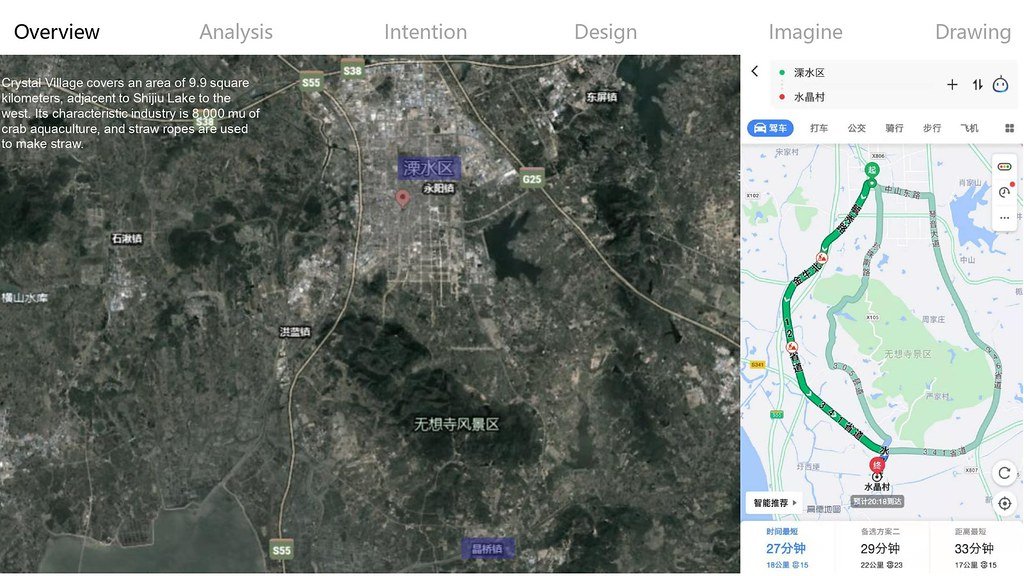

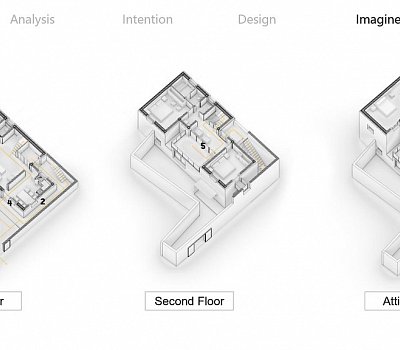

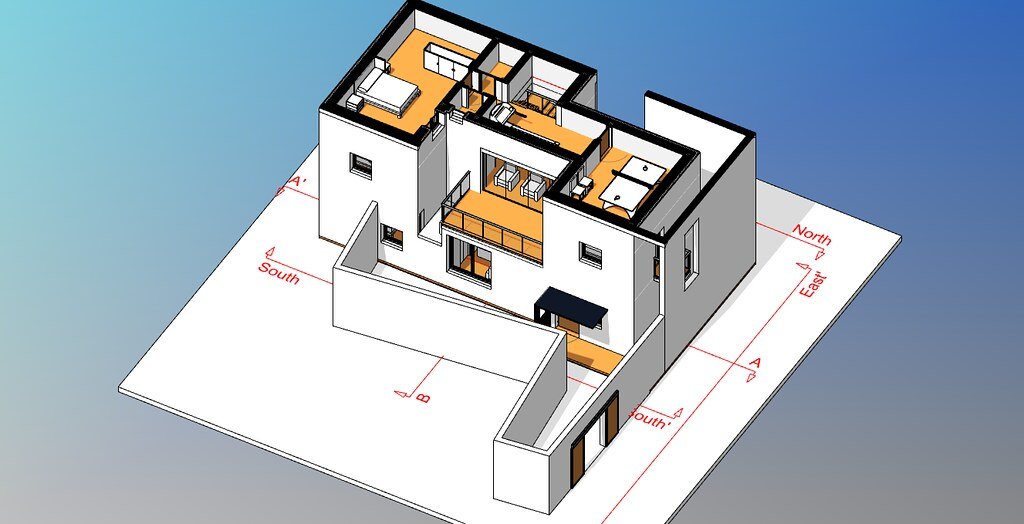

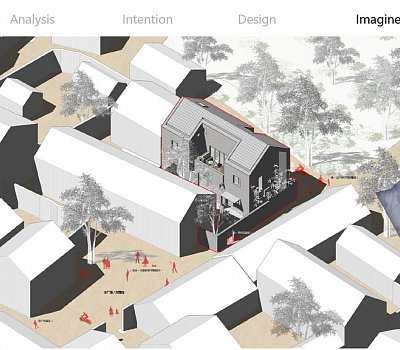

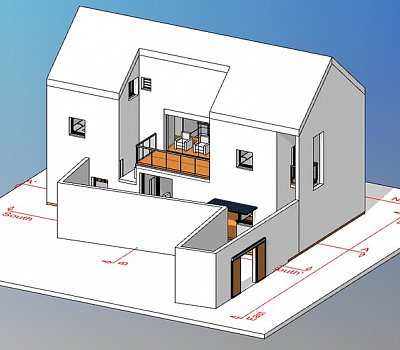

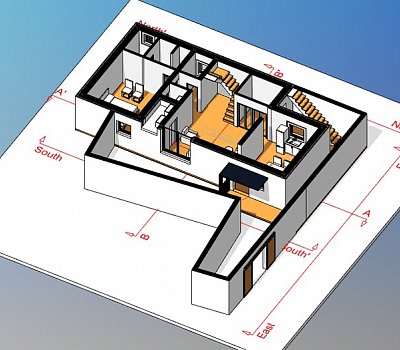

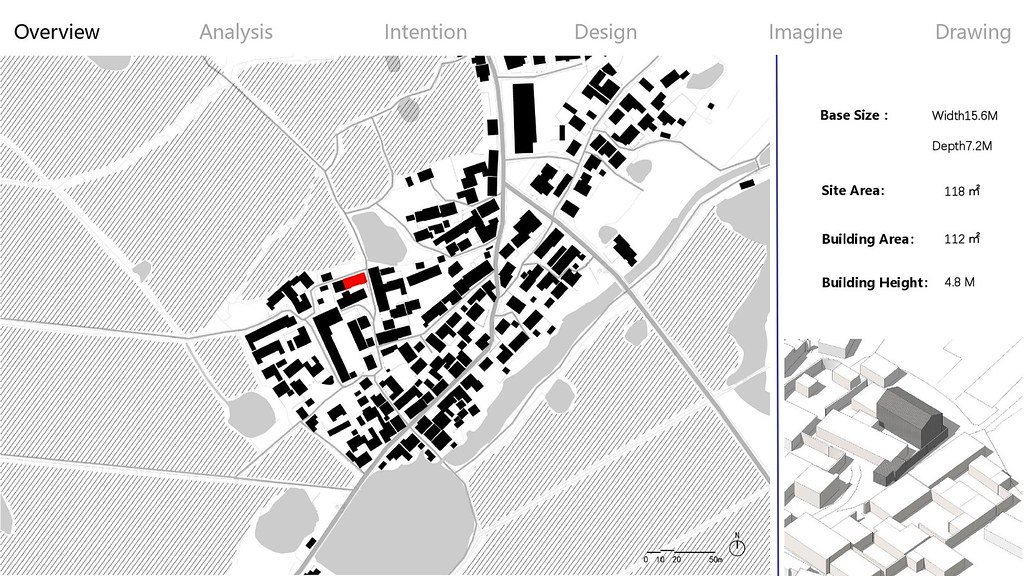

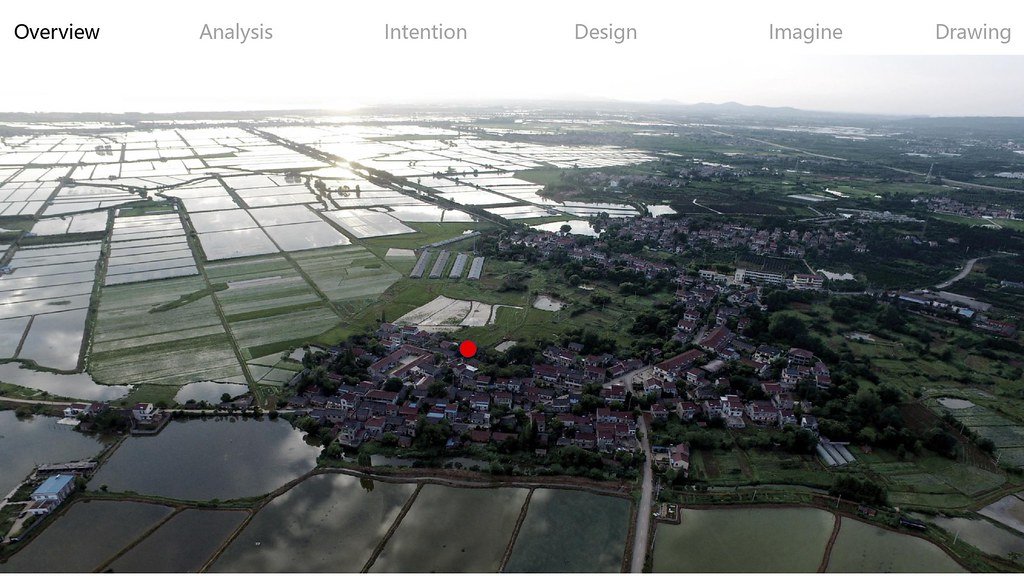

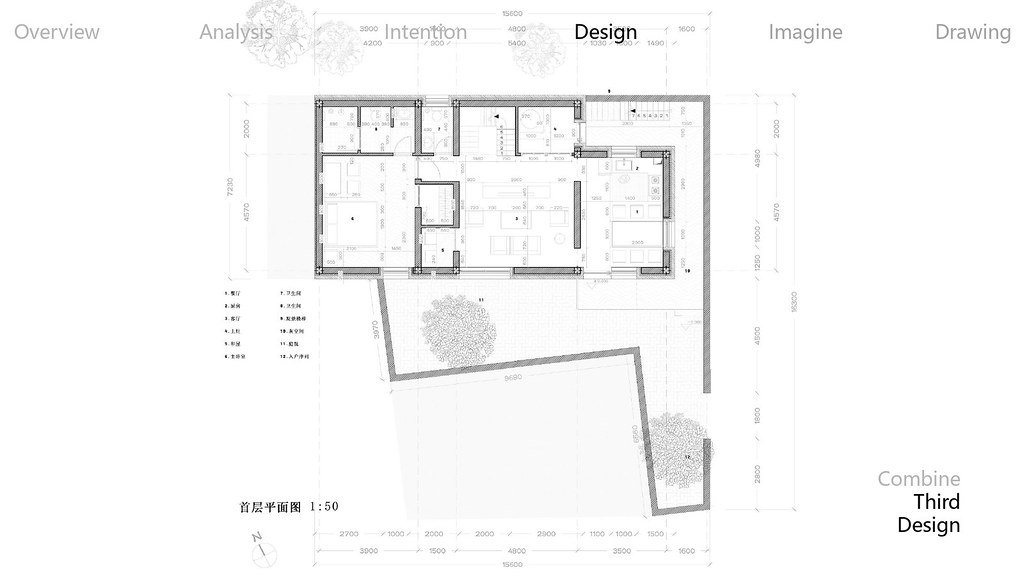

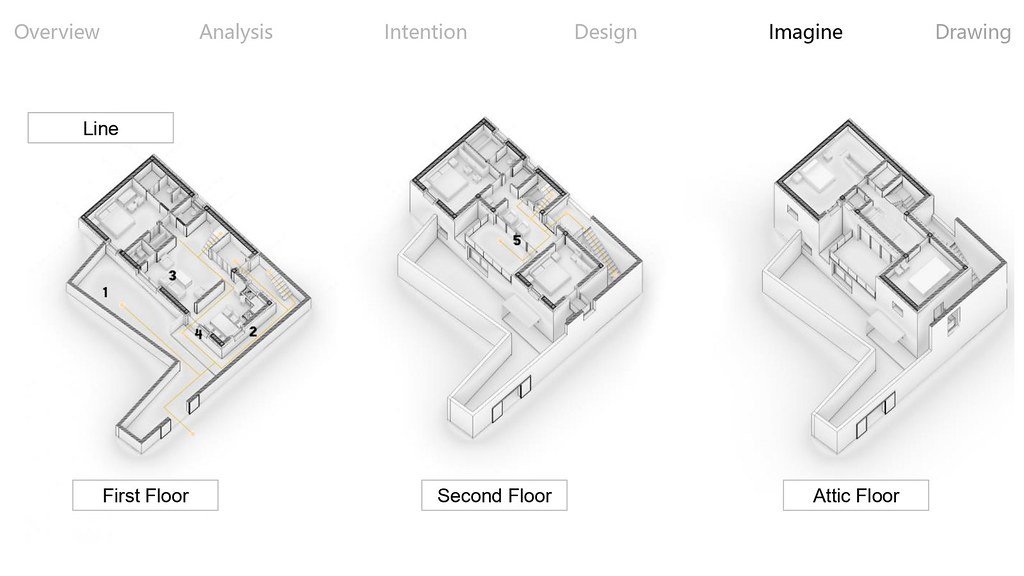

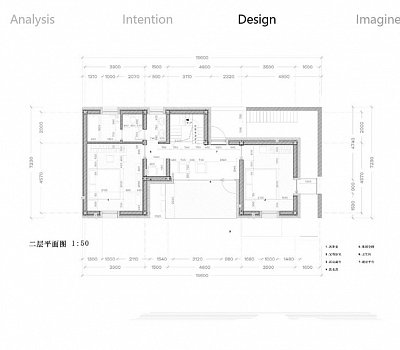

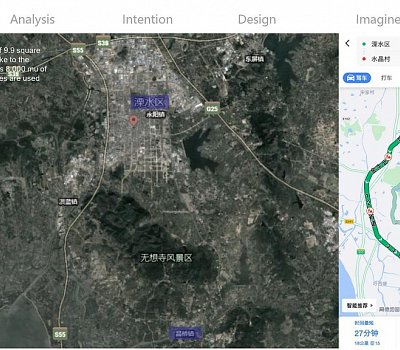

"Projekt se nachází ve vesnici v čínském městě Nanjing a splňuje požadavky tří generací 7 lidí. Prarodiče potřebují vařit na tradičních čínských kamnech. Projekt začal vytvářet obytnou linii ze dvora, v prvním patře se otevřel sekundární vstupní kanál, zatímco otec a syn hrají denně šachy. Severní strana schodiště poskytuje úložný prostor pro hospodářské nářadí a ke sporáku oddělený sanitární tok. Druhé patro využívá prvky venkovního balkonu, severní schodiště spojuje vyhlídkovou plošinu ve druhém patře, zatímco jižní strana odpovídá balkonu na opalování a slouží jako vyhlídková plošina jižního dvora. Na východní straně hlavní ložnice visí malý balkon, odkud mohou rodiče sledovat své děti při odchodu domů. Střecha využívá tradiční čínský architektonický jazyk šikmé střechy, která slouží k vytvoření částečného třípodlažního prostoru pro ložnice a volný čas a hostí požadovaný počet ložnic a každodenní vnitřní volnočasové aktivity."
Jak VisualARQ přispěl k tomuto projektu?
"VisualARQ nám při vývoji tohoto projektu hodně pomohl, zejména díky spolupráci se společností Twinmotion. Naučit se VisualARQ pro mě nebyl náročný proces. Dokázal jsem rychle pochopit to hlavní.

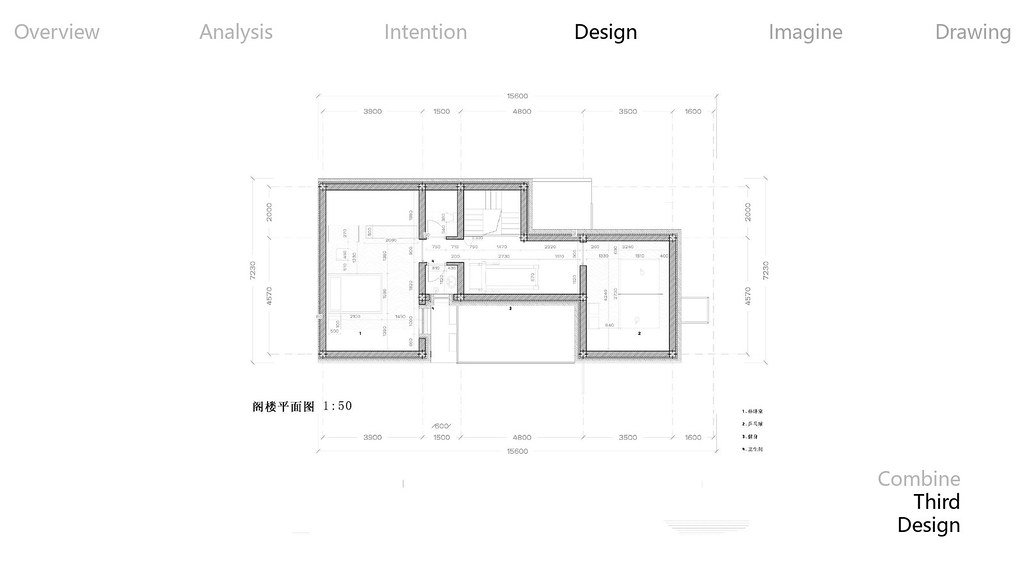

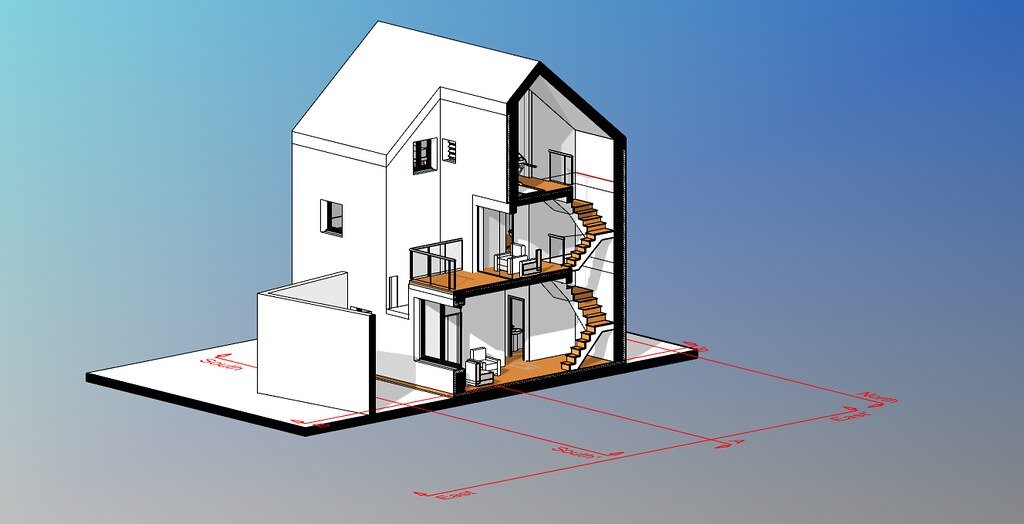

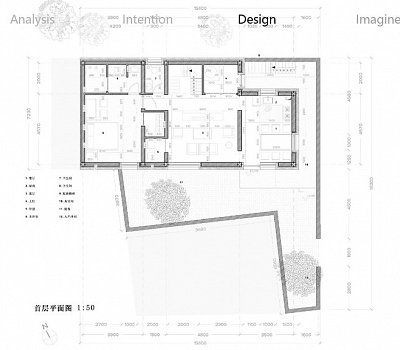

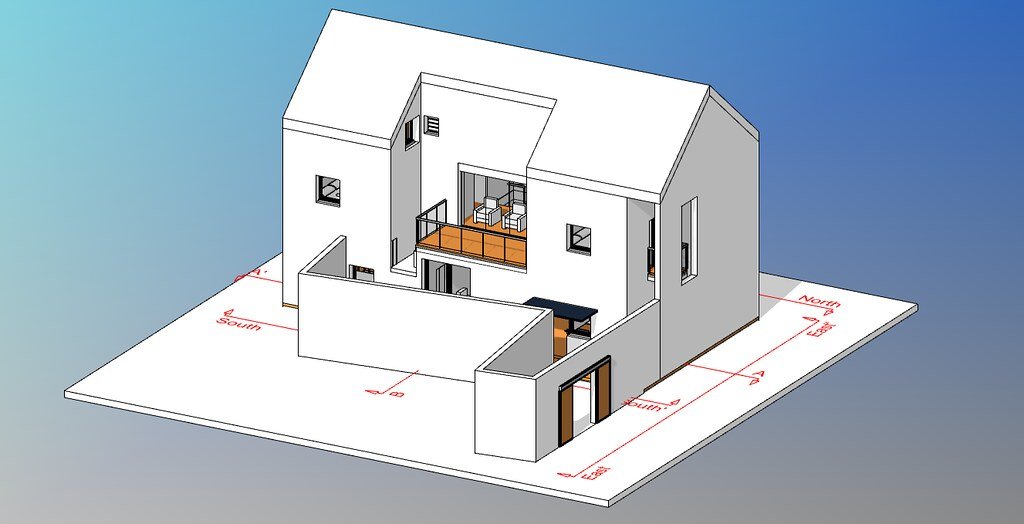

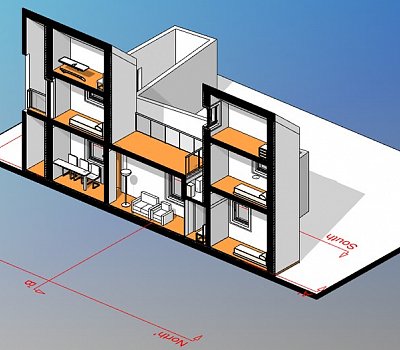

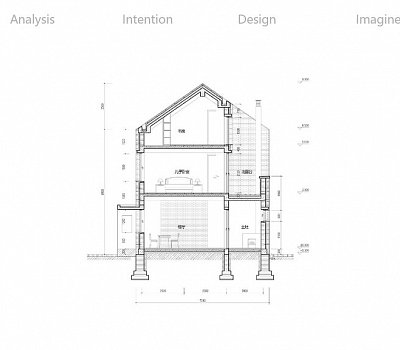

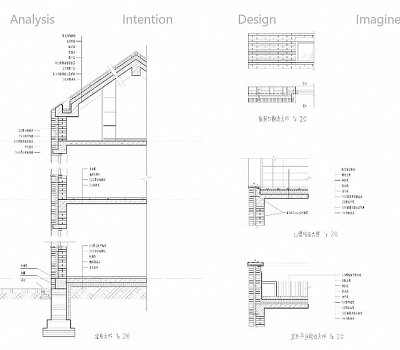

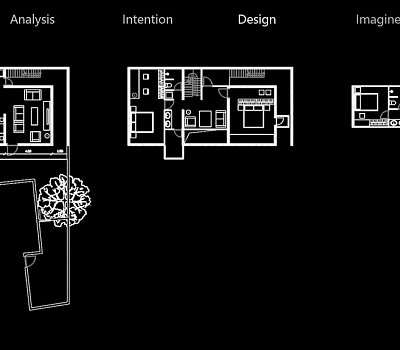

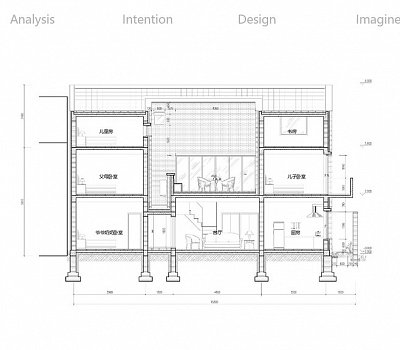

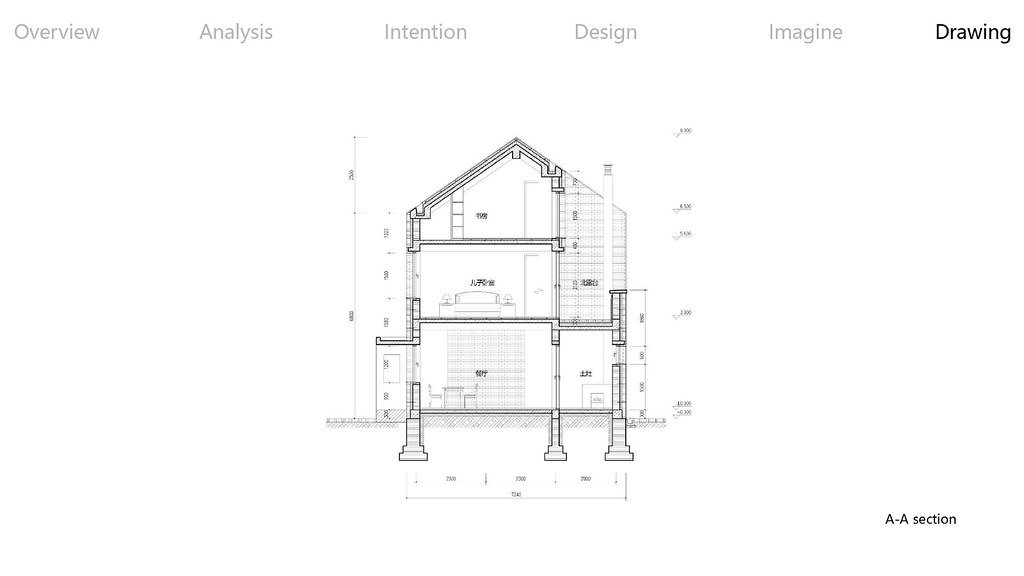

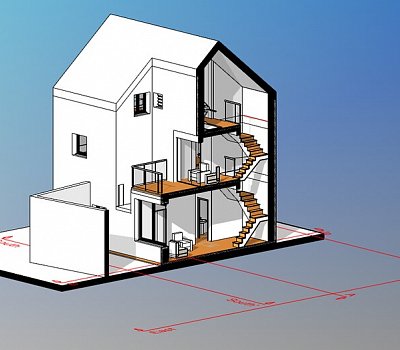

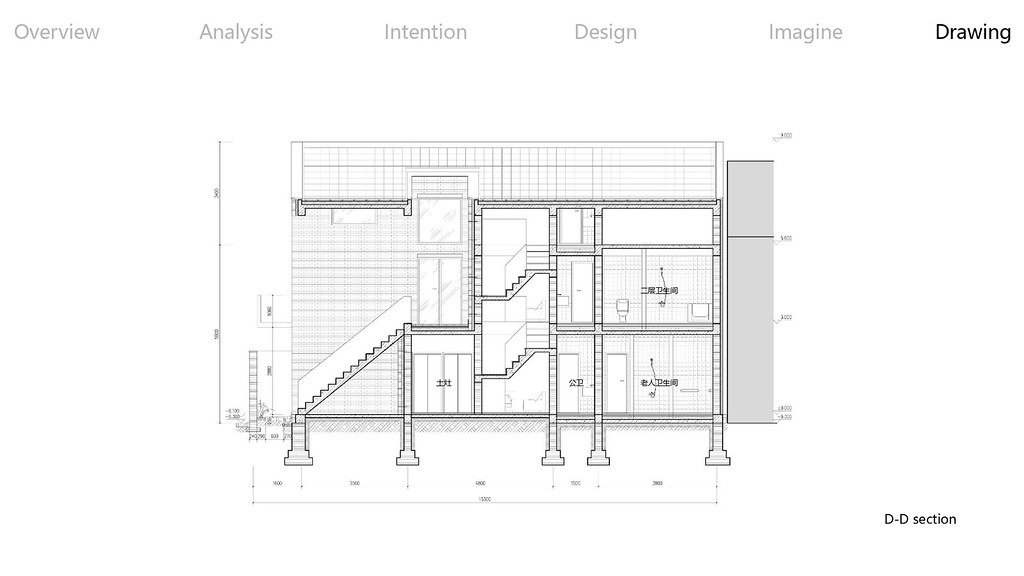

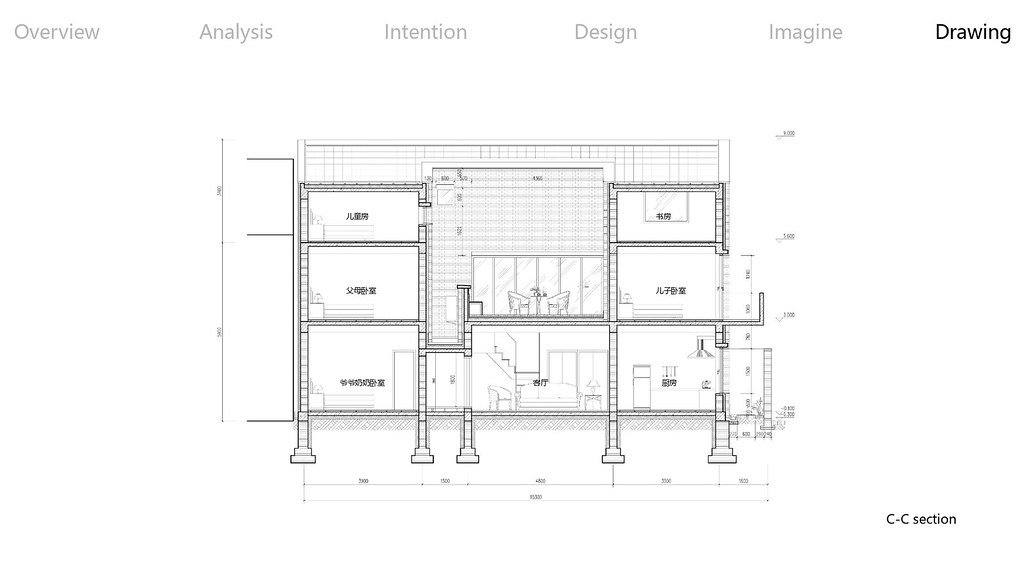

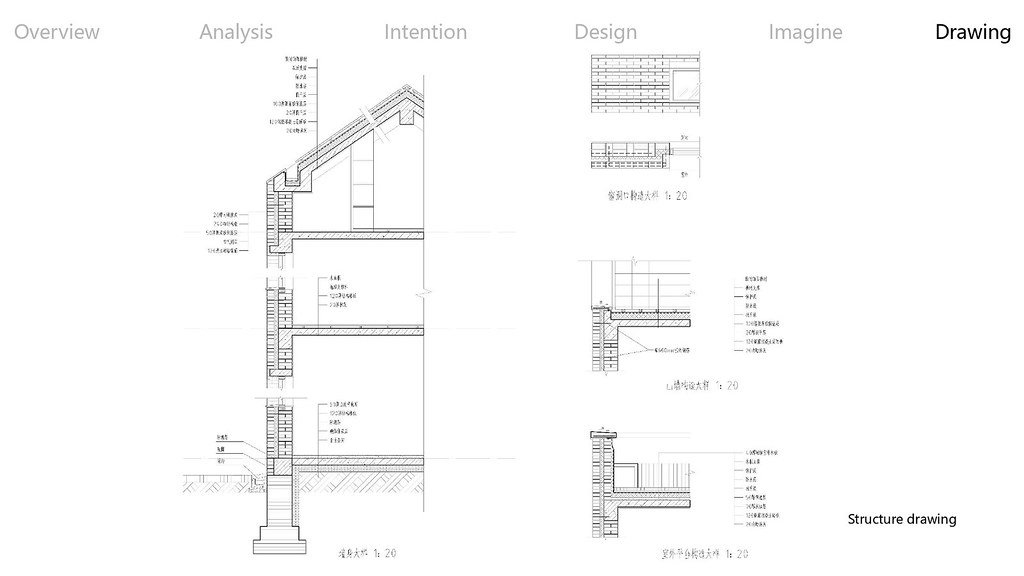

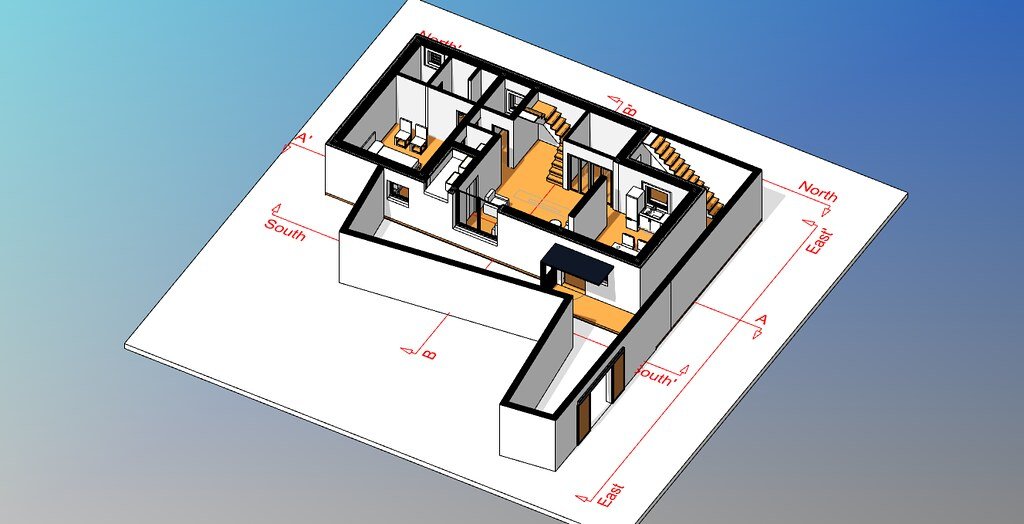

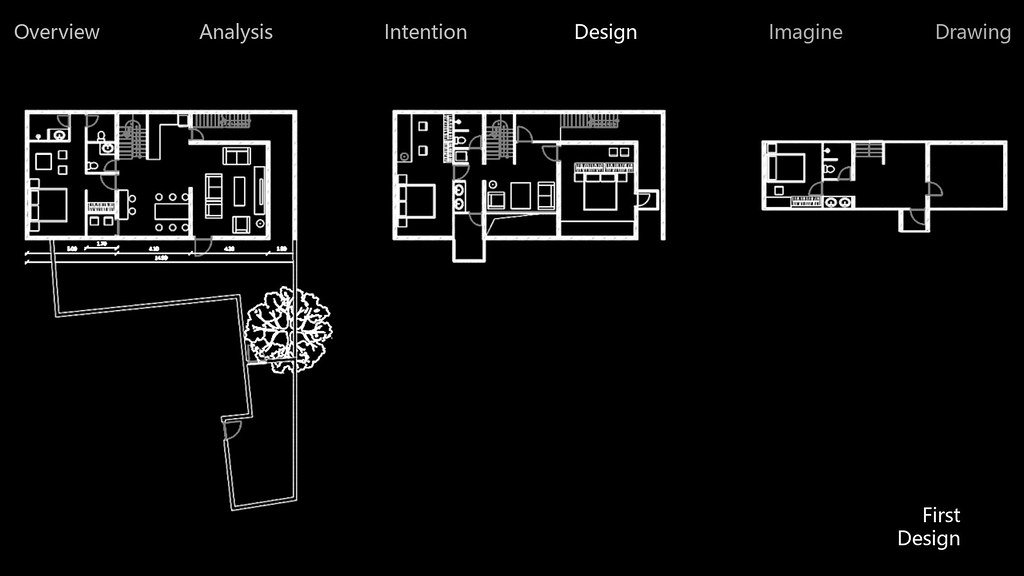

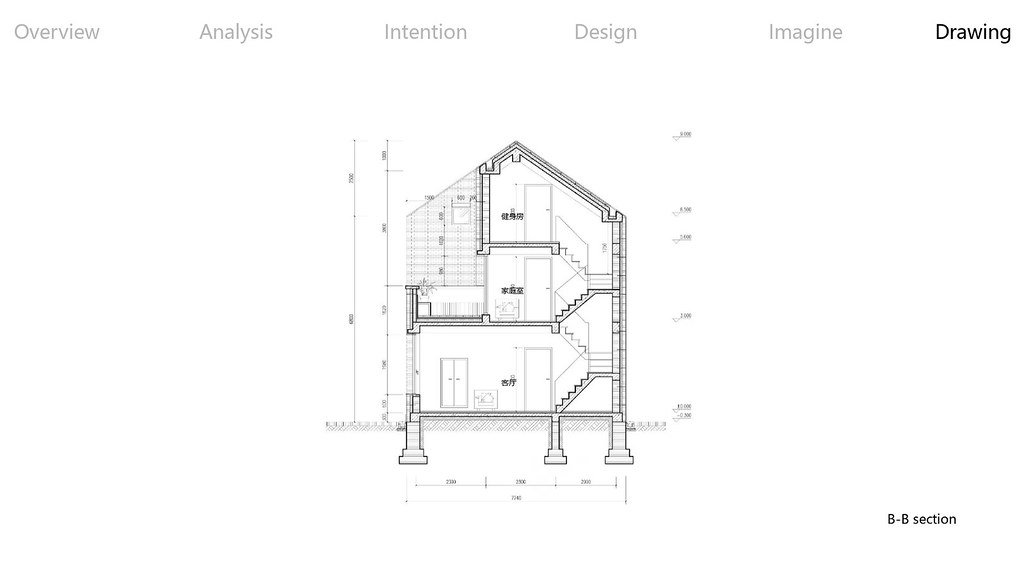

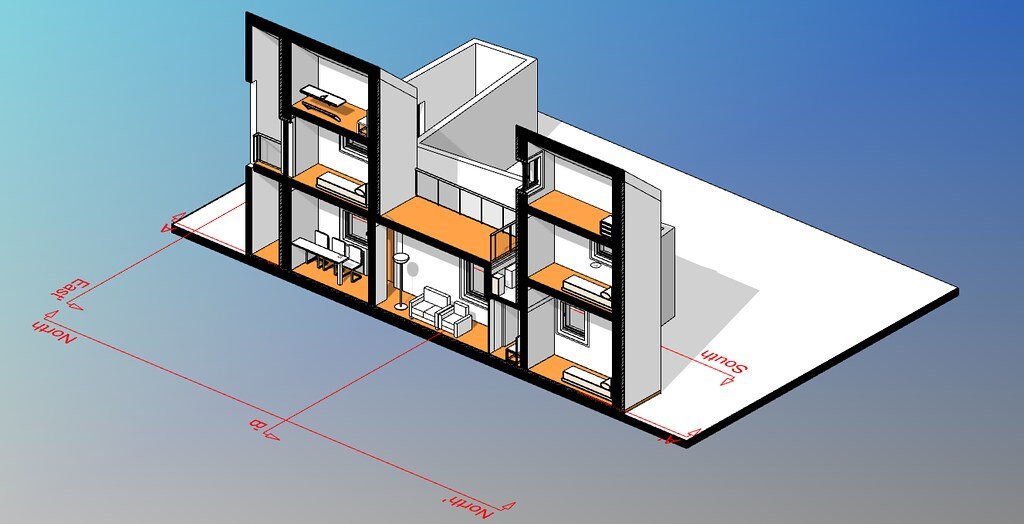

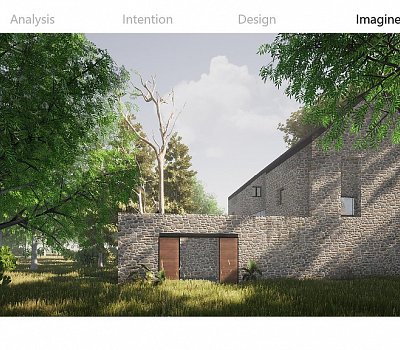

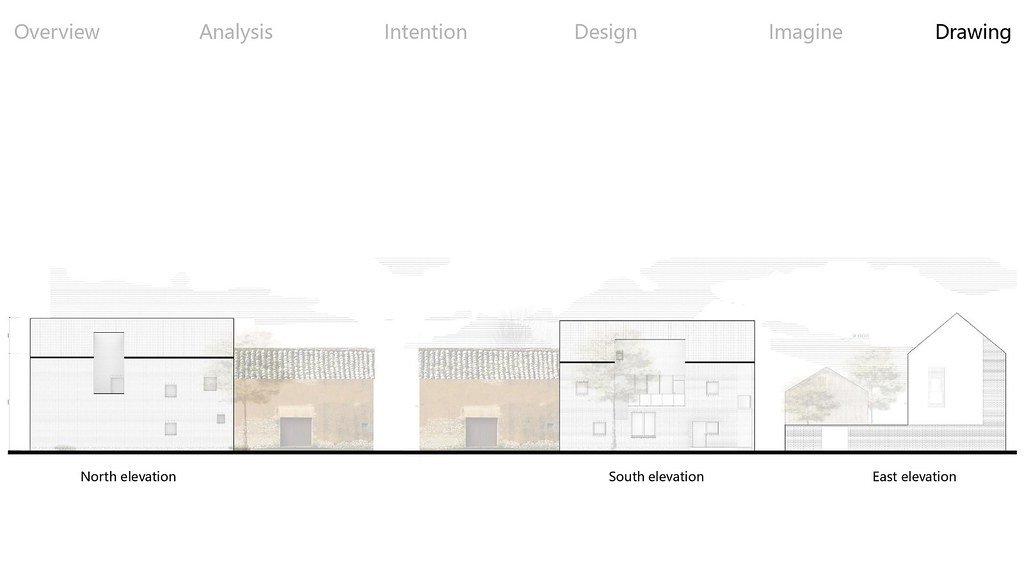

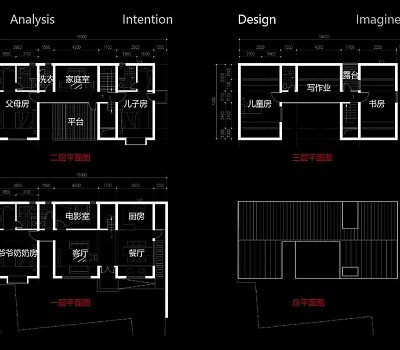

Mohl jsem tedy používat VisualARQ a soustředit se na postup projektování. Nejprve nakreslit plán. Pak upravit stěnu a otvor, typ, materiál, velikost... Tímto způsobem jsem mohl velmi rychle získat model. A mohl jsem získat výkres staveniště a výkres řezu, abych zkontroloval, zda tam nejsou nějaké chyby. Při každé změně jsem mohl rychle synchronizovat technický výkres. A krok, který zabral více času, bylo nastavení vlastností objektů. Nakonec jsem hotový model importoval do Twinmotionu a vyrenderoval jej."
Autor: Kuang He - student Nanjing University
Galerie uživatele Kuang He - dům "S"
