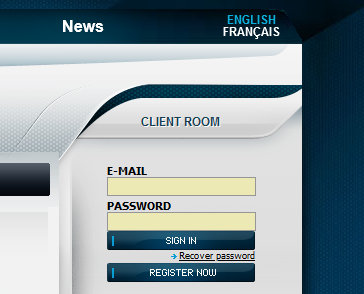

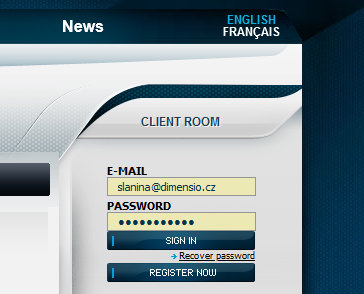

Než požádáte o demo licenci, musí být na vašem počítači nainstalován příslušný software. Na webu Datakitu se přihlaste ke svému účtu.

Klikněte na položku "Demo licenses" v pravém menu:

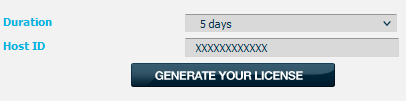

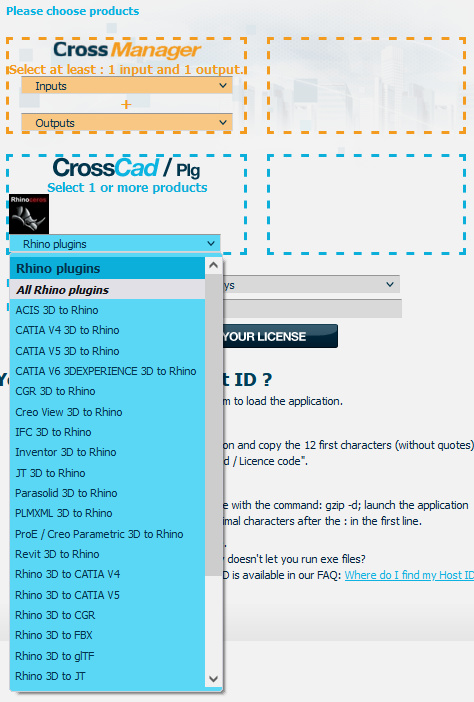

Zvolte požadované produkty ze seznamu. V případě převodníků pro Rhino doporučujeme v oddílu CrossCad / Plg zvolit "All Rhino products", abyste si stáhli demo licenci pro vešekré převodníky. Dále zvolte počet dnů trvání zkušební licence (roletové políčko Duration) a zadejte HostID vašeho počítače. Nakonec klikněte na GENERATE YOUR LICENSE.

Podrobnosti o získání HostID najdete v následujícím dotazu.

Host ID nebo jednoduše česky ID hostitele je specifický kód, který jednoznačně identifikuje váš počítač. HostID se využívá pro vytvoření licenčního souboru převodníků DATAKIT, který je určen pro konkrétní počítač uživatele. HostID je většinou nejnižší číslovaná MAC adresa počítače.

Abyste zjistili HostID svého počítače, klikněte ve Windows na symbol lupy, který se nachází v liště v levé dolní části obrazovky. Objeví se vyhledávací řádek, do kterého zadáte příkaz cmd a stisknete Enter.

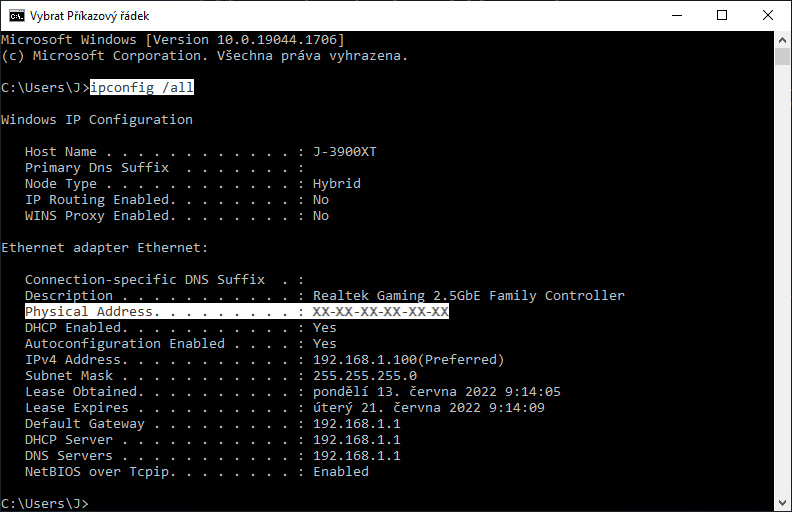

Objeví se dialogové okno příkazového řádku. Zadejte příkaz ipconfig /all včetně parametru za lomítkem. Ve výpisu vyhledejte řádek Fyzická adresa (na obrázku níže nahrazena znaky "X"):

Vaše HostID se skládá z 12 znaků umístěných na řádku "Fyzická adresa". Opište si je bez pomlček.

Uložte licenční soubor (*.lic) do pevné složky (nejlépe C:\flexlm).

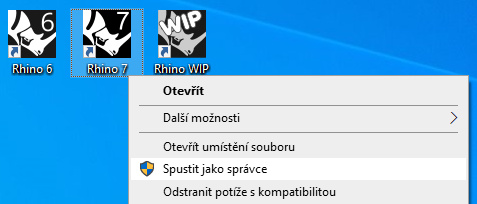

Spusťte Rhino jako správce - na ikonu Rhina klikněte pravým tlačítkem myši a zvolte položku "Spustit jako správce".

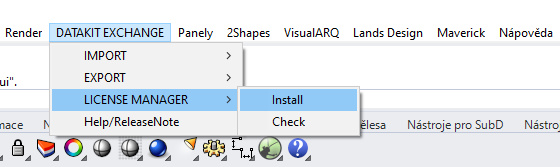

Spustí se Rhino. V Rhinu zvolte položku menu DATAKIT EXCHANGE > LICENSE MANAGER -> Install

Objeví se dialogové okno pro otevření licenčního souboru (koncovka .lic). Vyhledejte jej a klikněte na Otevřít. Licence se načte a objeví se zpráva o úspěšném licencivání převodníků.

Zde jsou uvedeny různé body, které je třeba zkontrolovat, abyste zjistili příčinu problému:

• Zkontrolujte verzi licence.
  Otevřete soubor .lic v textovém editoru. Číslo verze je hned za textem "DATAKIT". Pokud je starší než vaše nainstalovaná verze, licence nebude fungovat. Musíte si tedy nainstalovat starší verzi nebo si předplatit smlouvu o údržbě, abyste měli vždy licenci na nejnovější verzi softwaru.

• Zkontrolujte, zda platnost vaší licence nevypršela.
  Otevřete soubor .lic pomocí textového editoru. Datum vypršení platnosti se nachází hned za číslem verze.

• Zkontrolujte, zda vaše licence odpovídá nainstalovanému softwaru a používaným formátům.
  Každý software Datakit a každý vstupní nebo výstupní formát potřebuje specifickou licenci.

Zde jsou vysvětlení chybových kódů licence. Pokud se vám i přes tato vysvětlení nepodaří problém vyřešit, neváhejte nás kontaktovat.

    1 - Nepodařilo se najít licenční soubor.
    2 - Nesprávná syntaxe licenčního souboru.
    3 - Pro tuto funkci neexistuje systém licenčního serveru.
    4 - Počet licencovaných uživatelů již byl dosažen.
    5 - Žádná taková funkce neexistuje.
    6 - V licenčním souboru není číslo portu TCP/IP a služba FLEXnet Licensing neexistuje. (pouze před verzí 6)
    7 - Neexistuje žádné připojení socketu ke službě správce licenčního serveru.
    8 - Neplatný (nekonzistentní) licenční klíč nebo podpis. Licenční klíč/podpis a data pro funkci se neshodují.
          K tomu obvykle dochází, pokud byl licenční soubor změněn.
    9 - Neplatný hostitel.
          Hostid tohoto systému se neshoduje s hostid uvedeným v licenčním souboru.
  10 - Platnost funkce vypršela.
  11 - Nesprávný formát data v licenčním souboru.
  12 - Neplatná vrácená data ze systému licenčního serveru.
  13 - V licenčním souboru není žádný řádek SERVER.
  14 - V síťové databázi nelze najít název hostitele SERVER.
          Vyhledání názvu hostitele na řádku SERVER v licenčním souboru selhalo.
          To se často stává, když je systém NIS nebo DNS nebo soubor hosts nesprávný.
          Řešení: Místo názvu hostitele použijte IP adresu (např. 123.456.789.123).
  15 - Nelze se připojit k systému licenčního serveru.
          Server (lmgrd) ještě nebyl spuštěn nebo je použit nesprávný port@host nebo licenční soubor, případně byl změněn port TCP/IP
          nebo název hostitele v licenčním souboru.
  16 - Nelze načíst data ze systému licenčního serveru.
  17 - Nelze zapisovat data do systému licenčního serveru.
  18 - Systém licenčního serveru nepodporuje tuto funkci.
  19 - Chyba ve volání systému Select.
  21 - Licenční soubor tuto verzi nepodporuje.
  22 - V systému licenčního serveru bylo zjištěno selhání kontroly funkce.
  23 - Systém licenčního serveru dočasně obsazen (připojuje se nový server).
  24 - Uživatelé jsou pro tuto funkci zařazeni do fronty.
  25 - Systém licenčního serveru nepodporuje tuto verzi této funkce.
  26 - Požadavek na více licencí, než tato funkce podporuje.
  29 - Nelze najít ethernetové zařízení.
  30 - Nelze načíst licenční soubor.
  31 - Datum spuštění funkce je v budoucnosti.
  32 - Žádný takový atribut.
  33 - Špatné šifrování s démonem dodavatele.
  34 - Příliš velký rozdíl hodin mezi systémem klienta a licenčního serveru.
  35 - Ve frontě pro tuto funkci.
  36 - Databáze funkcí v démonu dodavatele je poškozená.
  37 - Duplicitní nesoulad výběru pro tuto funkci. Zastaralé s démonem dodavatele v8.0+.
  38 - Uživatel/hostitel na seznamu EXCLUDE pro funkci.
  39 - Uživatel/hostitel není v seznamu INCLUDE pro funkci.
  40 - Nelze alokovat dynamickou paměť.
  41 - Funkce nebyla nikdy odhlášena.
  42 - Neplatný parametr.
  47 - Kontrola nastavení hodin není v démonovi dodavatele k dispozici.
  52 - Démon prodejce neodpověděl v časovém intervalu.
  53 - Požadavek na odhlášení odmítnut filtrem odhlášení definovaným dodavatelem.
  54 - V licenčním souboru není řádek FEATURESET.
  55 - Nesprávný řádek FEATURESET v licenčním souboru.
  56 - Nelze vypočítat údaje FEATURESET z licenčního souboru.
  57 - Volání funkce socket() se nezdařilo. Chyba *OS
  59 - Selhání kontrolního součtu zprávy.
  60 - Selhání kontrolního součtu systémové zprávy licenčního serveru.
  61 - Nelze načíst data licenčního souboru ze systému licenčního serveru.
  62 - Síťový software (TCP/IP) není k dispozici.
  63 - Nejste správcem licence.
  64 - Požadavek na lmremove před uplynutím minimálního intervalu lmremove.
  67 - Nejsou k dispozici žádné licence k vypůjčení.
  68 - Není povolena podpora pro půjčování licencí.
  69 - FLOAT_OK nelze spustit samostatně na systému licenčního serveru.
  71 - Neplatná proměnná prostředí TZ.
  73 - Místní filtr pro odhlášení odmítl požadavek.
  74 - Pokus o čtení za koncem cesty k licenčnímu souboru.
  75 - Volání SYS$SETIMR selhalo (VMS). Chyba *OS.
  76 - Interní chyba licencování FLEXnet - nahlaste ji prosím společnosti Macrovision Corporation (Acresso).
  77 - Špatné číslo verze musí být číslo s plovoucí desetinnou čárkou bez písmen.
  82 - Neplatný řádek PACKAGE v licenčním souboru.
  83 - Verze licencování FLEXnet klienta je novější než verze serveru.
  84 - Licence USER_BASED nemá zadané uživatele - viz systémový protokol licenčního serveru.
  85 - Systém licenčního serveru nepodporuje tento požadavek.
  87 - Checkout překračuje hodnotu MAX uvedenou v souboru možností.
  88 - Systémové hodiny byly nastaveny zpět.
  89 - Tato platforma není autorizována licencí.
  90 - Budoucí formát licenčního souboru nebo překlep v licenčním souboru.
          Soubor byl vydán pro novější verzi FLEXnet Licensing, než které tento program rozumí.
  91 - Šifrovací semena nejsou jedinečná.
  92 - Funkce odstraněná během lmreread nebo chybné hostid řádku SERVER.
  93 - Tato funkce je k dispozici v jiném fondu licencí.
          Jedná se o varovný stav. Server sdružil jeden nebo více řádků INCREMENT do jednoho fondu a požadavek byl zadán
          na řádku INCREMENT, který byl sdružen.
  94 - Pokus o vygenerování licence s nekompatibilními atributy.
  95 - Připojení k síti THIS_HOST se nezdařilo.
          Změňte this_host na řádku SERVER v licenčním souboru na skutečný název hostitele.
  96 - Licenční server je mimo provoz nebo neodpovídá.
          Obraťte se na správce systému ohledně spuštění serveru nebo se ujistěte, že odkazujete na správného hostitele
          (viz proměnná prostředí LM_LICENSE_FILE).
  97 - Požadovaný démon dodavatele je vypnutý.
          Zkontrolujte soubor protokolu lmgrd nebo zkuste lmreread.
  98 - Tento řádek FEATURE nelze převést na desetinný formát.
  99 - Licence v desítkovém formátu je zadána nesprávně.
100 - Nelze odebrat licenci linger.
101 - Všechny licence jsou rezervovány pro ostatní.
          Správce systému rezervoval všechny licence pro ostatní.
          Rezervace jsou provedeny v souboru možností.
          Server musí být restartován, aby se změny v souboru možností projevily.
102 - Došlo k chybě při výpůjčce FLEXid.
103 - Vzdálený klient terminálového serveru není povolen.
104 - Nelze si vypůjčit tak dlouho.
106 - Systému licenčního serveru došla síťová připojení.
          Démon dodavatele nemůže zpracovávat další uživatele.
          Další informace naleznete v protokolu ladění.
110 - Nelze načíst klíč: zkontrolujte klíč nebo ovladač.
          Buď je klíč nepřipojen, nebo není nainstalován potřebný softwarový ovladač pro tento typ klíče.
112 - Chybí ovladač klíče.
          Aby bylo možné načíst hostid FLEXid, musí být nainstalován správný ovladač.
          Tyto ovladače jsou k dispozici u dodavatele softwaru.
114 - Klíčové slovo SIGN= je vyžadováno, ale v licenčním certifikátu chybí.
          Je třeba získat verzi SIGN= této licence od svého dodavatele.
115 - Chyba v balíčku veřejných klíčů.
116 - TRL není pro tuto platformu podporováno.
117 - BORROW selhalo.
118 Vypršelo období BORROW.
119 - Na počítači s licenčním serverem musí být spuštěny programy lmdown a lmreread.
120 - Nelze provést lmdown serveru, když jsou licence vypůjčeny.
121 - FLOAT_OK vyžaduje přesně jedno hostid FLEXid.
122 - Nelze odstranit místní informace o výpůjčce.
123 - Předčasné vrácení vypůjčené licence není podporováno.
          Pro další informace kontaktujte dodavatele.
124 - Chyba při vracení vypůjčené licence.
125 - Musí být zadána komponenta PACKAGE.
126 - Composite hostid není inicializováno.
127 - Chybí nebo je neplatná položka potřebná pro kompozitní hostid.
128 - Chyba, vypůjčená licence neodpovídá žádné známé licenci serveru.
135 - Chyba při povolení protokolu událostí.
136 - Protokolování událostí je zakázáno.
137 - Chyba při zápisu do protokolu událostí.
139 - Časový limit komunikace.
140 - Špatný příkaz zprávy.
141 - Chyba při zápisu do zásuvky. Peer uzavřel socket.
142 - Chyba, nelze vygenerovat licenci specifickou pro verzi vázanou na jedno hostid, které je složené.
143 - Podpisy specifické pro verzi nejsou podporovány pro nepočítané licence.
144 - Šablona licence obsahuje redudantní specifikátory podpisu.
145 - Špatný podpis V71_LK.
146 - Špatný podpis V71_SIGN.
147 - Špatný podpis V80_LK.
148 - Špatný podpis V80_SIGN.
149 - Špatný podpis V81_LK.
150 - Špatný podpis V81_SIGN.
151 - Špatný podpis V81_SIGN2.
152 - Špatný podpis V84_LK.
153 - Špatný podpis V84_SIGN.
154 - Špatný podpis V84_SIGN2.
155 - Licenční klíč je vyžadován, ale v licenčním certifikátu chybí.
          Aplikace vyžaduje licenční klíč v licenčním certifikátu.
          Je třeba získat verzi licenčního klíče tohoto certifikátu od dodavatele.
500 - Nesprávné číslo portu serveru.
501 - Neplatná hodnota v licenci, kde se očekávalo celé číslo.
502 - Neplatná hodnota zadaná pro počet.
503 - V licenci je zadáno nesprávné hostid.
504 - Zadán nesprávný typ hostid.
505 - Špatná syntaxe řádku funkce.
506 - Interní chyba licencování FLEXnet.
507 - Špatný formát data v licenčním souboru.
508 - Špatný řádek SERVER.
509 - Špatný licenční řetězec.
510 - Funkce serveru se neověřuje na straně klienta.
511 - Žádná licence nebyla odhlášena.
512 - Licence již byla odhlášena.
513 - Vrácený seznam chyb.
514 - Není k dispozici žádný modul certicom.
515 - Špatný nebo neúplný modul certicom.
516 - V licenčním certifikátu je vyžadován SIGN nebo SIGN2.
517 - Objekt funkce nemá žádné zdroje licencí.
518 - Na tomto zdroji licencí je již odhlášena identická licence.
519 - Tato licence má asynchronně vyčkávající checkout.
521 - Knihovnu pro nativní hostid se nepodařilo načíst.
522 - Již je připojen k jinému démonu dodavatele.
523 - Žádný takový uživatel, hostitel nebo zobrazení.
524 - Vypnutí systému licenčního serveru se nezdařilo.
525 - Vypnutí se nezdařilo - systém licenčního serveru je již připojen.
526 - Neplatný zdrojový řetězec licence.
527 - Chyba přepnutí souboru protokolu.

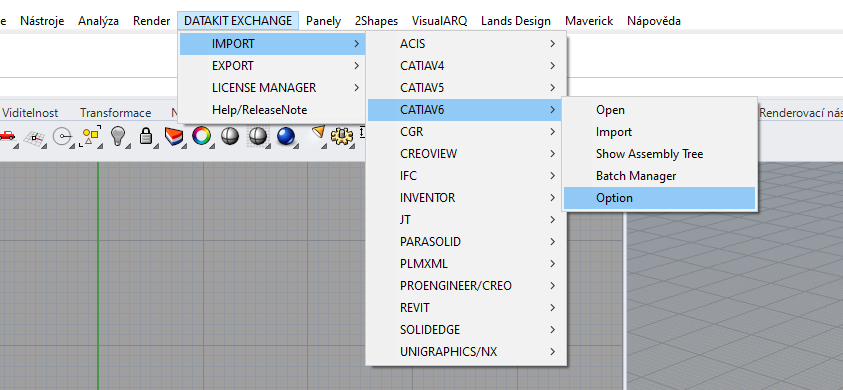

Ano, tato možnost existuje. V Rhinu zvolte menu DATAKIT EXCHANGE > CATIA V5 > SHOW TREE. Poté vyberte soubor, který chcete importovat. Otevřete jej. Zobrazí se seznam komponent. Nyní máte možnost vybrat prvky, které chcete importovat.

Stejné funkce existují i v importním převodníku pro SOLIDWORKS.

Ano, je možné získat různé údaje, například jméno uživatele, datum vygenerování souboru, jeho verzi, identifikaci dílu, ale také různé vlastnosti - hmotnost, materiál nebo historii. Je to množství informací, které přímo nesouvisejí s geometrií modelu. Jediným požadavkem je, aby byly zaznamenány jako komentáře v rámci souboru Catia V4.

Ve skutečnosti Datakit automaticky upravil zprávu která se týká překladu. Tato zpráva obsahuje název převodníku, informace o toleranci, podrobnosti o vydání souboru ...

Designéři a konstruktéři často považují import dat za pracnou a nekreativní činnost. Automatizace pomáhá kreativním lidem šetřit drahocenný čas a energii. Nezapomeňte, že tento zásuvný modul má ještě jednu výhodu: Uživatelé Rhina nepotřebují k jeho spuštění nákladnou licenci Catia V5. Uživatelé se mohou rozhodnout, zda importovat všechny dostupné soubory ze seznamu, aniž by ztráceli čas přesouváním souborů nebo jejich výběrem z adresáře.

Zpracovány budou i dílčí adresáře, pokud se tak uživatel původně rozhodl.
Rozhraní zpracovává všechny entity, sestavy, topologická, povrchová a drátová data a atributy aplikace Catia V5.

Importovat lze CATParts, CATShapes a CATProducts. Díky režimu adresáře mohou uživatelé také omezit zpracování pouze na typy souborů, které je obzvláště zajímají.
Výsledky převodu (.3dm) se ukládají do stejného adresáře jako původní soubory, pokud uživatel nezadá jiné umístění.
